propósito

Sustitución del ventilador 12 V (EV 1)

calificación

personal especializado

Material

Pos.DenominaciónT28738T29342
01

ventilador 12 V, 0,6 m

1-
01

ventilador 12 V, 0,95 m

-1

Material necesario

  • Destornillador Torx, tamaño 20

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

Enfriar y desconectar

  • En la pantalla básica, toca el botón de funcion ().
    • El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.

Parte delantera abierta

  • Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.
  • Retire la cubierta protectora de la carcasa eléctrica quitando los tornillos Torx.

Sustituya la pieza de repuesto

¡NOTA!

Al reemplazar el ventilador, se recomienda limpiar la alfombra de filtro de aire en la parte inferior del equipo y reemplazarla si es necesario. Haga clic aquí...

  • Desenchufe el conector X24 de la placa del equipo GIF-61 y extráigalo por completo.
  • Extraiga el ventilador (EV_1)
    • Importante: El ventilador no está atornillado, solo se fija en su lugar en las Carcasas eléctricas a través de la cubierta protectora.
  • Instale un ventilador nuevo (EV_1).

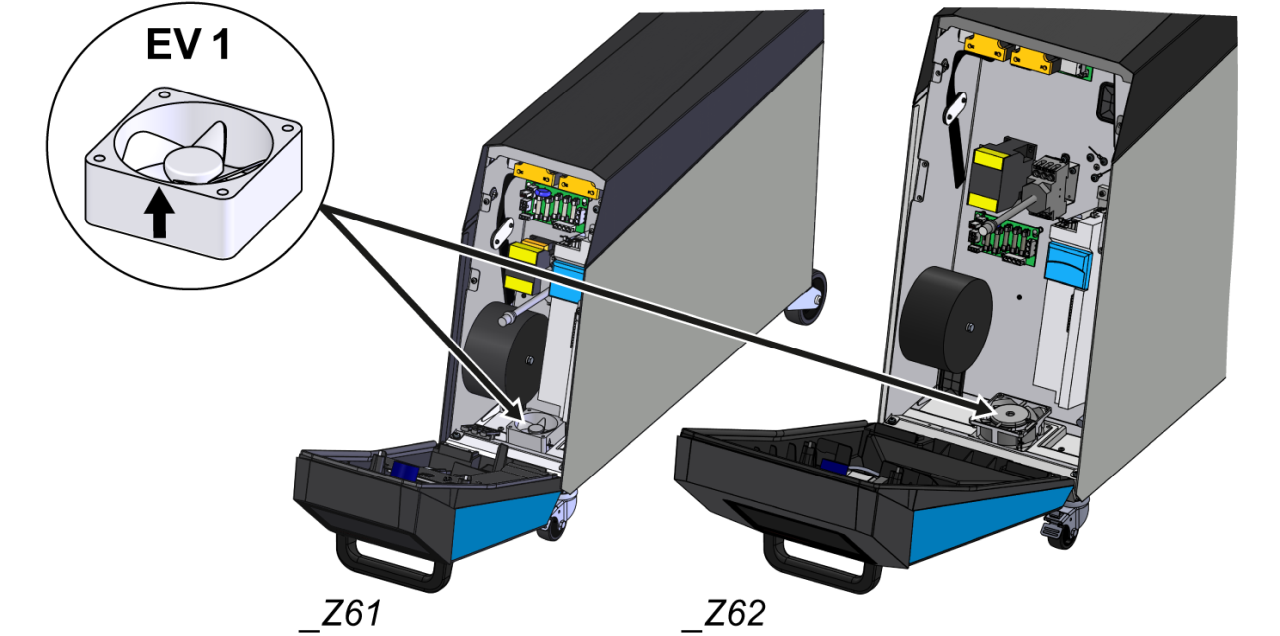

    • Asegúrese de que el flujo de aire se dirija hacia el interior del equipo (consulte la flecha en la carcasa del ventilador).
  • Dirija el conector X24 a la placa del equipo GIF-61 y conéctelo.

Cerrar la parte delantera

  • Instale la cubierta protectora alrededor de la carcasa eléctrica y asegúrela con tornillos Torx.
  • Dobla la parte delantera y fija 2 tornillos Torx.

Función de comprobación

  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.
  • Reiniciar el intervalo de mantenimiento del componente sustituido (→ Programa de mantenimiento).

desconectar

  • Apague el aparato con el botón de E/S ().
    • El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
