tarkoitus

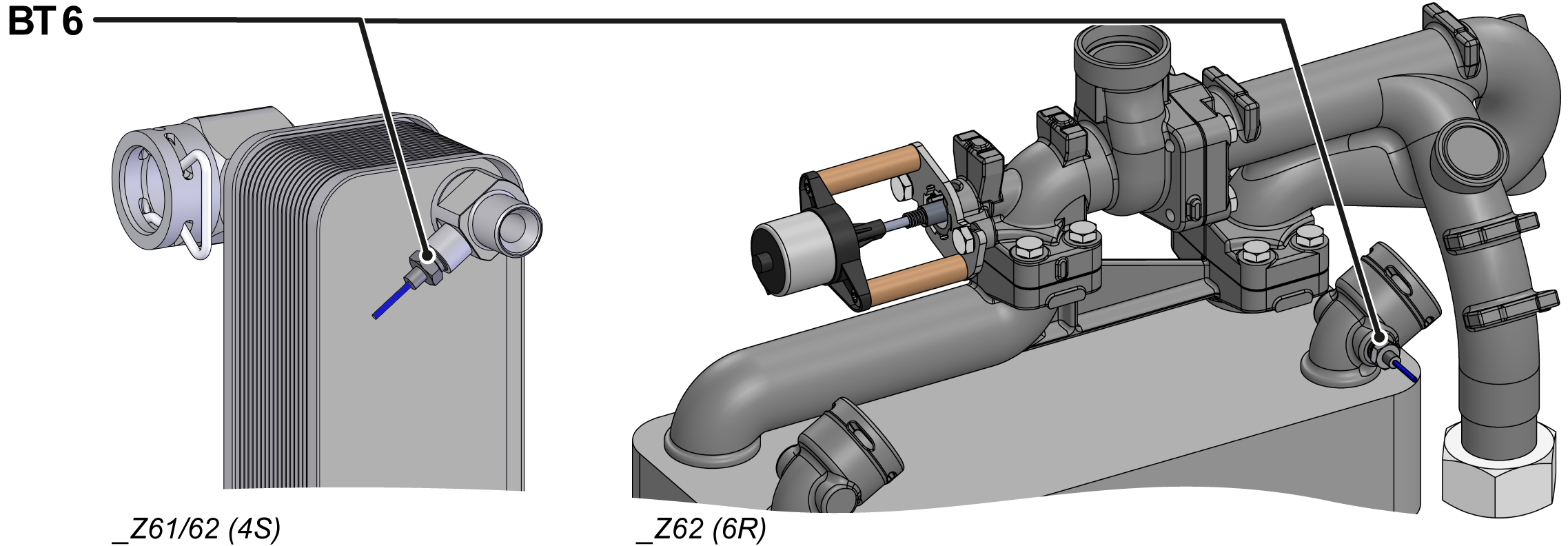

Lämpötila-anturin vaihtaminen (BT 6)

pätevyys

ammattihenkilöstö

Materiaali

Pos.KuvausT24226T29380 tie
01

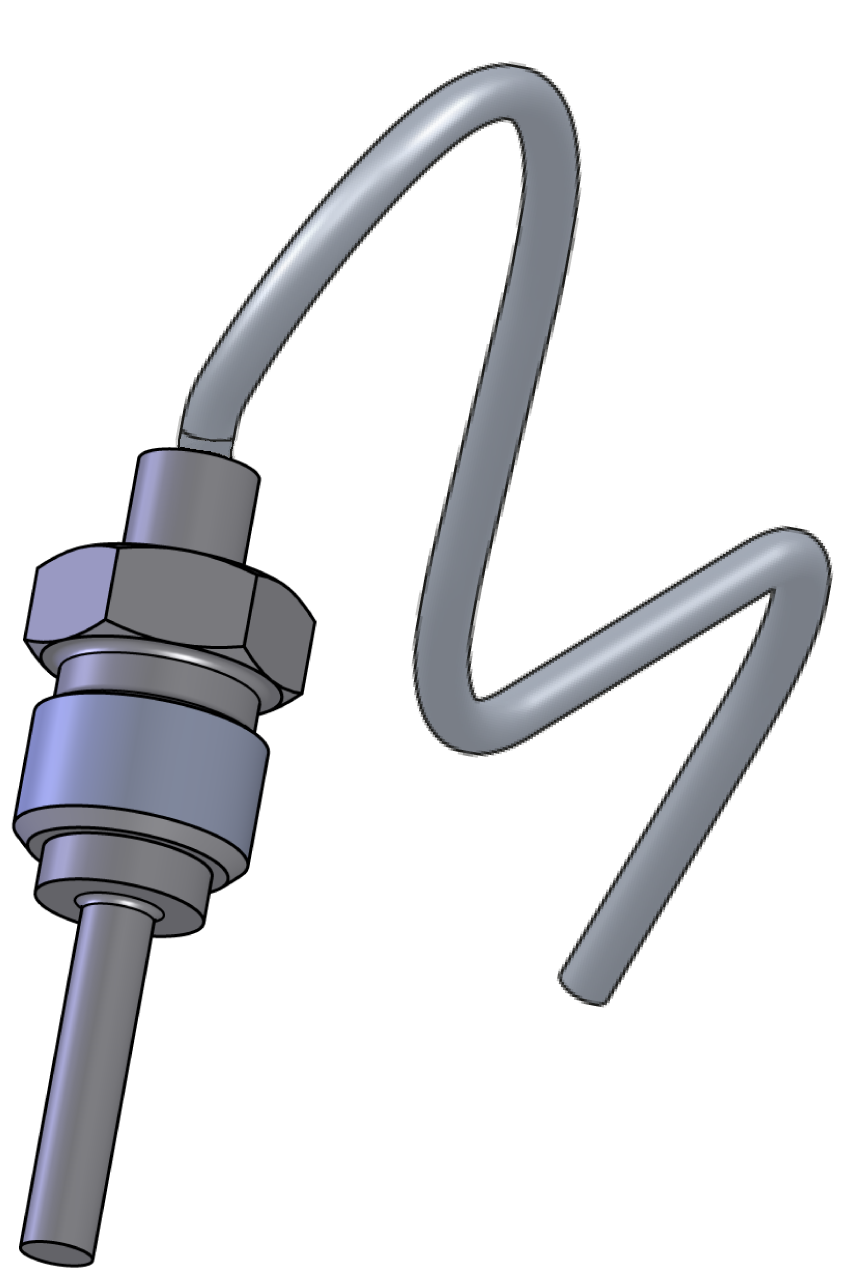

lämpötila-anturi Pt 1000, 1,15 m

1-
01

lämpötila-anturi Pt 1000, 1,3 m

-1

Vaadittu materiaali

  • Torx ruuvimeisseli koko 20
  • avoin jakoavain, koko 10

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Jäähdytys ja tyhjennys

  • Napauta perusnäytössä toimintopainiketta ().
  • Napauta perusnäytössä toimintopainiketta ().
    • Laite jäähtyy ja tyhjentää muotin ennen sen sammuttamista.

Tarkista paine ja sammuta

  • Valitse [Näyttö] > [Todelliset Arvot] > [Järjestelmän Paine].
    • Järjestelmän paineen on näytettävä 0,0 (± 0,1) bar.
  • Painemittarin osoittaman paineen on oltava 0,0 (+0,3) bar.

  • Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.

Poista kannet ja avaa etuosa

  • Poista kannet laitteesta (→Avaa laite).
  • Avaa etuovi ja taita etuosa kokonaan alas löysäämällä kaksi Torx-ruuvia.

Vaihda varaosa

  • Irrota lämpötila-anturin kaapeli GIF-61-laitekortista ja irrota nippuside kaapelin poistamiseksi kokonaan.
    • BT 6 → X36.1 (GIF-61)
  • Irrota ja poista lämpötila-anturi.

HUOMIO!

Ruuviliitoksilla, erityisesti ruostumattoman teräksen/ruostumattoman teräksen tai teräksen/ruostumattoman teräksen yhdistelmillä, on taipumus juuttua tai juuttua, kun käyttöä pitkään korkeissa lämpötiloissa. Siksi:

  • Käytä sopivia voiteluaineita

  • Siirrä kaapelin kirjaimet vanhasta lämpötila-anturista uuteen.
  • Asenna uusi lämpötila-anturi ja kiristä.
  • Reititä ja liitä kaapeli lämpötila-anturista GIF-61-laitekorttiin.
    • BT 6 → X36.1 (GIF-61)
  • Kiinnitä irrotetut nippusiteet uudelleen tai vaihda ne uusiin.

Tarkista tiiviys ja toiminto

  • Taita etuosa ylös ja kiinnitä 2x Torx-ruuvit.
  • Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.
  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.

Kalibroi lämpötilan mittaus

HUOMIO - Väärän kalibroinnin vaara!

Virheellinen kalibrointi voi aiheuttaa laitteen toimintahäiriön. Siksi: tarkista kalibrointi

Sammuta ja asenna kannet

  • Sammuta laitteen virta I/O-painikkeella ().
    • Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
  • Sammuta pääkatkaisin (QS 1).
  • Kiinnitä kannet uudelleen laitteesta (→Avaa laite).
