T25305-X : Capteur de pression

objectif
Remplacement du capteur de pression (BP 1, BP 2, BP 3)
qualification
personnel spécialisé
matières
| Pos. | Désignation | Article | T25305-X |
| 01 | capteur de pression 0–25 bar | T25305-X | 1 |
| 02 | joint torique 7,5x2 – FPM (optional) | T28662 | 1 |
Matériau requis
- Tournevis Torx taille 20
- attache de câble
procédure
ATTENTION !
L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :
Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.
Refroidissement et vidange
- Sur l'écran de base, appuyez sur le bouton de fonction (
). - Sur l'écran de base, appuyez sur le bouton de fonction (
).- L'appareil refroidit et vide le moule avant de l'éteindre.
Vérifiez la pression et éteignez
- Sélectionnez [Affichage] > [Valeurs réelles] > [Pression du système].
- La pression du système doit afficher 0,0 (±0,1) bar.
- La pression indiquée par le manomètre doit être de 0,0 (+0,3) bar.
- Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.
Retirez les couvercles et ouvrez le devant
- Retirez les capots de l'appareil (→ Ouvrez l'appareil).
- Ouvrez la porte avant et rabattez complètement la façade vers le bas en desserrant les deux vis Torx.
Remplacer la pièce de rechange

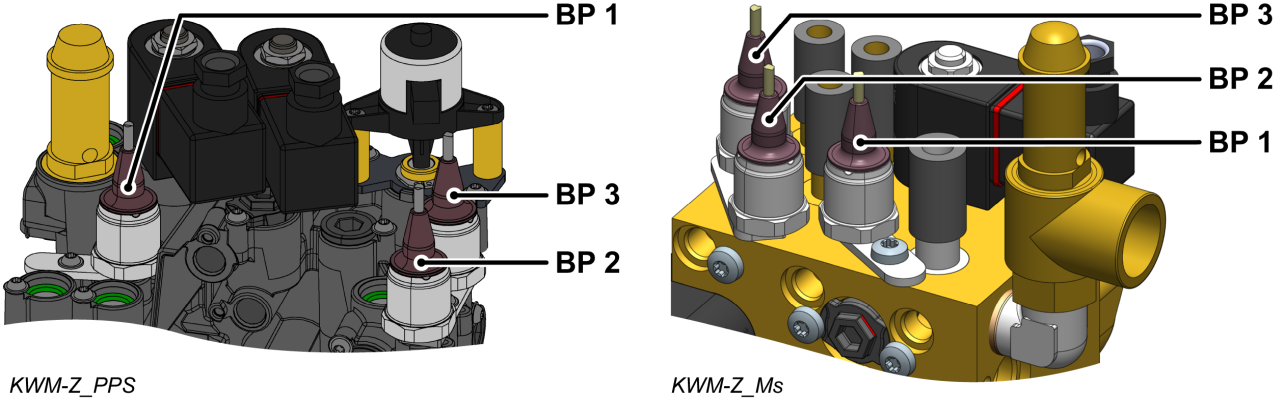

- Retirez le câble du capteur de pression (BP_1, BP_2, BP_3) de la carte d'appareils GIF-61 et retirez complètement le câble.
- BP 1 → X31.1 (GIF-61)
- BP 2 → X31.2 (GIF-61)
- BP 3 → X31.3 (GIF-61)
- Retirez la vis Torx et retirez la plaque de montage.
- Retirez le capteur de pression.
- Utilisez un nouveau joint torique (T28662) si nécessaire. Sinon, utilisez le joint torique précédent.
- Assurez-vous que la surface d'étanchéité est propre et exempte de débris.
- Installez un nouveau capteur de pression et un nouveau support, puis fixez-les à l'aide d'une vis de montage.
- Pour le module d'eau de refroidissement en plastique (PPS), serrez la vis avec 2 Nm, sans dépasser cette valeur !
- Acheminez et connectez le câble du capteur de pression (BP_1, BP_2, BP_3) à la carte d'appareils GIF-61.
- BP 1 → X31.1 (GIF-61)
- BP 2 → X31.2 (GIF-61)
- BP 3 → X31.3 (GIF-61)
- Rebranchez les serre-câbles retirés ou remplacez-les par des nouveaux.
- Repliez l'avant et fixez 2 vis Torx.
Vérifier le calibrage
ATTENTION : danger d'un calibrage incorrect !
Un calibrage incorrect peut entraîner un dysfonctionnement de l'appareil. Par conséquent : vérifiez le calibrage
- Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
- Assurez-vous que l'appareil est sans pression. La pression indiquée par le manomètre doit être de 0,0 (+0,3) bar.
- Sélectionnez [Affichage] > [Valeurs réelles] > [Pression du système].
- La pression du système doit être de 0,0 (± 0,1) bar.
- Si la déviation est supérieure à 0,1 bar, le capteur de pression doit être étalonné.
Étalonner le capteur de pression
En cas d'erreurs linéaires plus importantes, les capteurs de pression individuels peuvent être étalonnés.
- Sélectionnez [Profil de l'utilisateur] et réglez-le sur « Entretien ».
- Sélectionnez [Service ] > [Calibrage ] > [Pression] > [Capteur de pression décalé 1/2/3].
- Réglez le décalage en conséquence.
- Réessayez le processus de vérification
Vérifiez l'étanchéité et le fonctionnement
-
Allumer l'appareil à l'aide du bouton E/S (
), vérifier l'étanchéité et le fonctionnement de l'appareil.
arrêter et installer les capots
-
Mettre l'appareil darrest à l'aide du bouton I/O (
). - L'appareil s'éteint et, si nécessaire, est refroidi et sans pression.
- Arrêter l'interrupteur principal (QS 1).
- Reconnectez les capots de l'appareil (→ Ouvrez l'appareil).
