objectif

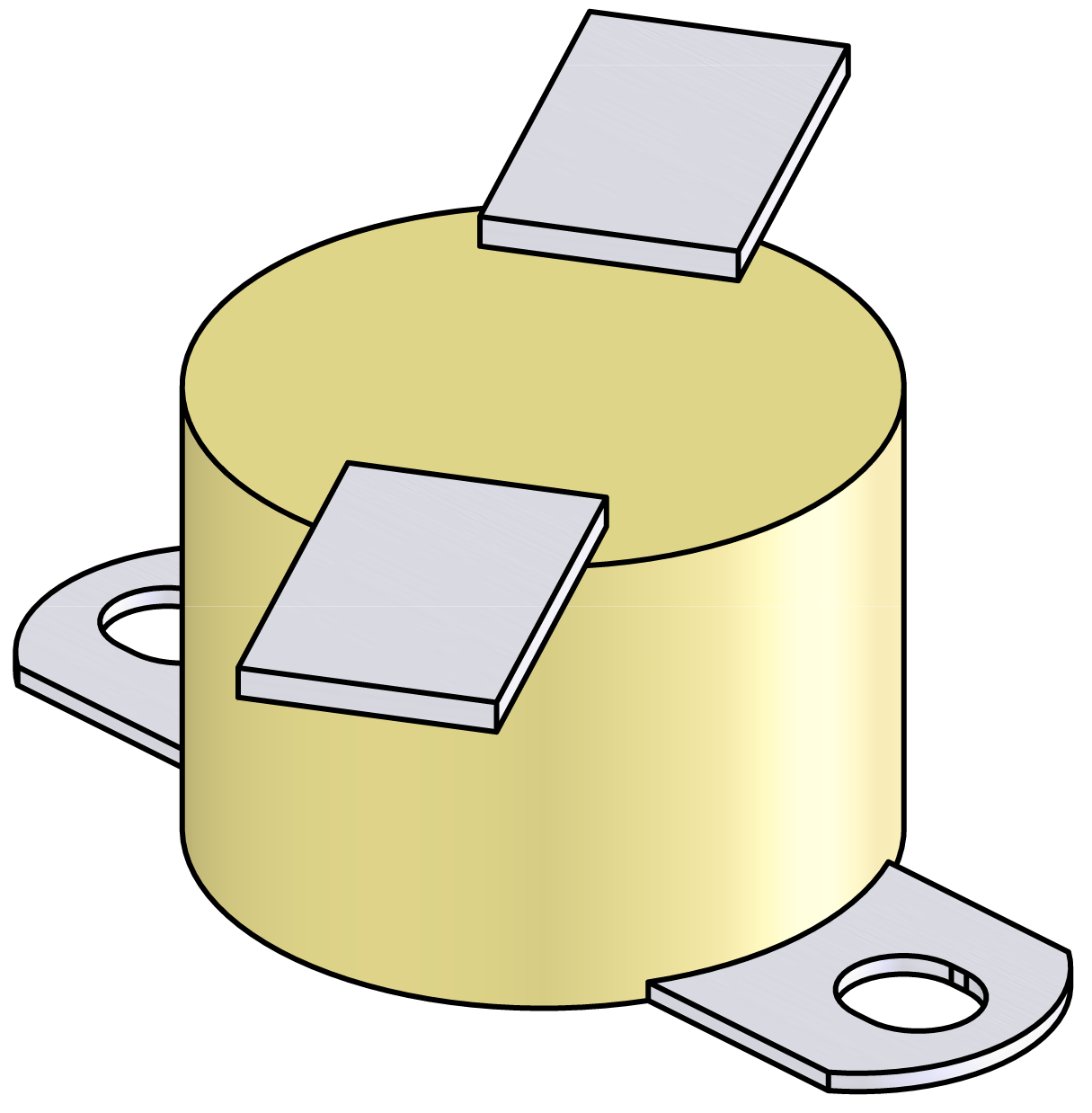

Remplacement du thermostat (ST 1)

qualification

personnel spécialisé

matières

Pos.DésignationT28825T28824T28823route T29570
01thermostat 115°C1---
01thermostat 155°C-1--
01thermostat 170°C--1-
01thermostat 190 °C---1

Matériau requis

  • Tournevis Torx taille 20
  • Tournevis Torx taille 10
  • Lubrifiant (empêche les combinaisons en acier inoxydable de se coincer)

procédure

ATTENTION !

L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :

Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

arrêter et retirer les capots

  • Sur l'écran de base, appuyez sur le bouton de fonction ().
    • L'appareil refroidit jusqu'à ce que la température soit inférieure à la température de refroidissement. L'appareil s'éteint ensuite.

  • Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.
  • Retirez les capots de l'appareil (→ Ouvrez l'appareil).

Remplacer la pièce de rechange

  • Retirez les vis de fixation du thermostat (ST_1).
  • Retirez la prise plate du câble du thermostat du thermostat.

ATTENTION !

Les raccords à vis, en particulier les combinaisons d'acier inoxydable/acier inoxydable ou acier/acier inoxydable, ont tendance à se coincer ou à se bloquer lors d'un fonctionnement prolongé à des températures élevées. C'est pourquoi :

  • Utiliser des lubrifiants appropriés

  • Installez la prise plate du câble du thermostat sur le nouveau thermostat (ST_1).

ATTENTION !

Pour garantir un fonctionnement fiable, il est important de garantir une surface de contact thermique parfaite entre le thermostat et la surface.

  • Installez le nouveau thermostat (ST_1) et fixez-le à l'aide des vis de fixation.
    • Assurez-vous que le thermostat est en contact ferme et complet avec la surface.

Installer les housses

Fonction de vérification

  • Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
  • Allumer l'appareil à l'aide du bouton E/S (), vérifier l'étanchéité et le fonctionnement de l'appareil.
  • Mettre l'appareil darrest à l'aide du bouton I/O ().
    • L'appareil s'éteint et, si nécessaire, est refroidi et sans pression.
  • Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.
