T29263-X: Dodatna oprema_ZG
svrha
Naknadno opremanje dodatne opreme ZG
kvalifikacija
stručno osoblje
Materijal
| Poz | Oznaka | Artikli | T29263-1 | T29263-2 | T29263-3 | T29263-4 |
| 01 | Brass modul ZGM-X | T29690 | 1 | 1 | 1 | 1 |
| 02 | vijak 6i-1/8 - Ms | T21203 | 1 | 1 | 1 | 1 |
| 03 | Kegel 19,6x19,5 | T28591 | 1 | 1 | 1 | 1 |
| 04 | Bolt 23,8x19,5 | T28592 | 1 | 1 | 1 | 1 |
| 05 | Kompresijska opruga 8,63x0,63x35 - A2 | T28593 | 1 | 1 | 1 | 1 |
| 06 | Prsten za zaključavanje 25x1,2 - A4 | B1255223 | 1 | 1 | 1 | 1 |
| 07 | O-prsten 7,5x2 - FPM | T28662 | 3 | 3 | 3 | 3 |
| 08 | O-prsten 11,9x2,6 - FPM | T23016 | 1 | 1 | 1 | 1 |
| 09 | Torx vijak M6x8 - A2 | B3061951 | 1 | 1 | 1 | 1 |
| 10 | crijevo linija DN3x570 | T28636 | 1 | 1 | - | - |
| 11 | crijevo linija DN8x840 | T29339 | - | - | 1 | 1 |
| 12 | kabel X52.2 1,3 m | T21533-11 | 1 | 1 | - | - |
| 13 | kabel X52.2 1,85 m | T21533-8 | - | - | 1 | 1 |
| 14 | Dichtung 29x29x1,5 | T16683 | 2 | 2 | 2 | 2 |
| 15 | kabel X52.3, 1,3 m | T29295-1 | 1 | 1 | - | - |
16 | kabel X52.3, 1,85 m | T29295-2 | - | - | 1 | 1 |
| 17 | O-prsten 17x2 - FPM | T23523 | 1 | - | 1 | - |
| 18 | O-prsten 25x2 - FPM | T28709 | 1 | - | 1 | - |
| 19 | Poklopci 88x41,5x5 | T28964 | 1 | - | 1 | - |
| 20 | Plug vijak 1/8 - Ms | T15568 | - | 1 | - | 1 |
| 21 | natpisna pločica | T19277 | 3 | 3 | 3 | 3 |
Potrebni materijal
- Torx odvijač
- otvoreni ključ
- Križni odvijač
- Kliješta za sigurnosni prsten
- puhalo vrućeg zraka
- Brtvilo navoja (npr. Loctite 620 tekuća brtva)
postupanje
PAŽNJA!
Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:
Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.
hlađenje i pražnjenje
- Na osnovni zaslon dodirnite funkcija gumb (
). - Na osnovni zaslon dodirnite funkcija gumb (
).- Uređaj se hladi i prazni kalup prije isključivanja.
Provjerite tlak i isključite
- Odaberite [Prikaz] > [Stvarne Vrijednosti] > [Tlak Sustava].
- Pritisak sustava mora prikaz 0,0 (± 0,1) bar.
- Tlak prikazan manometar mora biti 0,0 (+0,3) bar.
- Ugasiti glavna sklopka (QS 1), izvucite utikač.
Uklonite veze i poklopce
PAŽNJA!
Vijčani spojevi su zapečaćeni brtvilom navoja i stoga se sporo oslobađaju. U suprotnom, postoji opasnost da će vijčani spoj biti oštećen (npr. Kidanje glave vijka). Zato:
- Ako je moguće, prethodno zagrijte ljepljivi spoj
- Svi vanjske hidrauličke veze na Polaz. Vod (OUT) i Povrat. Vod (IN).
- Za uređaji sa serijski broj do 2413-nnn: Uklonite srednji adapter.
- Uklonite poklopce s uređaj (→Otvorite uređaj).
- Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Torx vijka.
- Uklonite cijeli gornji poklopac zračnog kanala. Da biste to učinili, odvrnite i uklonite 6 pričvrsnih vijaka.
Instalirajte crijevo

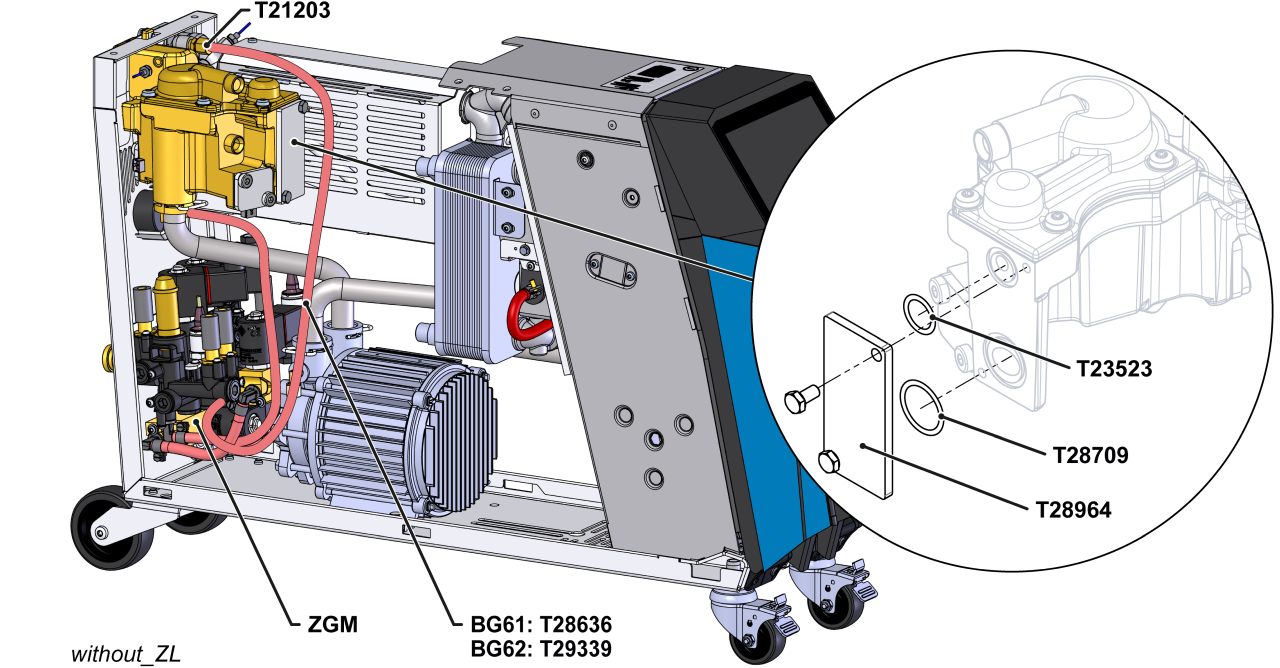

- Uređaj bez dodatne opreme ZL:
- Uklonite crijevo DN3 između modula za prijenos topline (WTM) i modula rashladna voda (KWM-Z). Ova linija više nije potrebna.
- Zamijenite Poklopci i O-prstenove (T28964, T23523, T28709) postojećim komponentama na modulu za prijenos topline (WTM).
- Uklonite brtveni vijak na modulu grijanja (EHM). Ugradite novi vijčani spoj (T21203) s brtvilom Navoj.

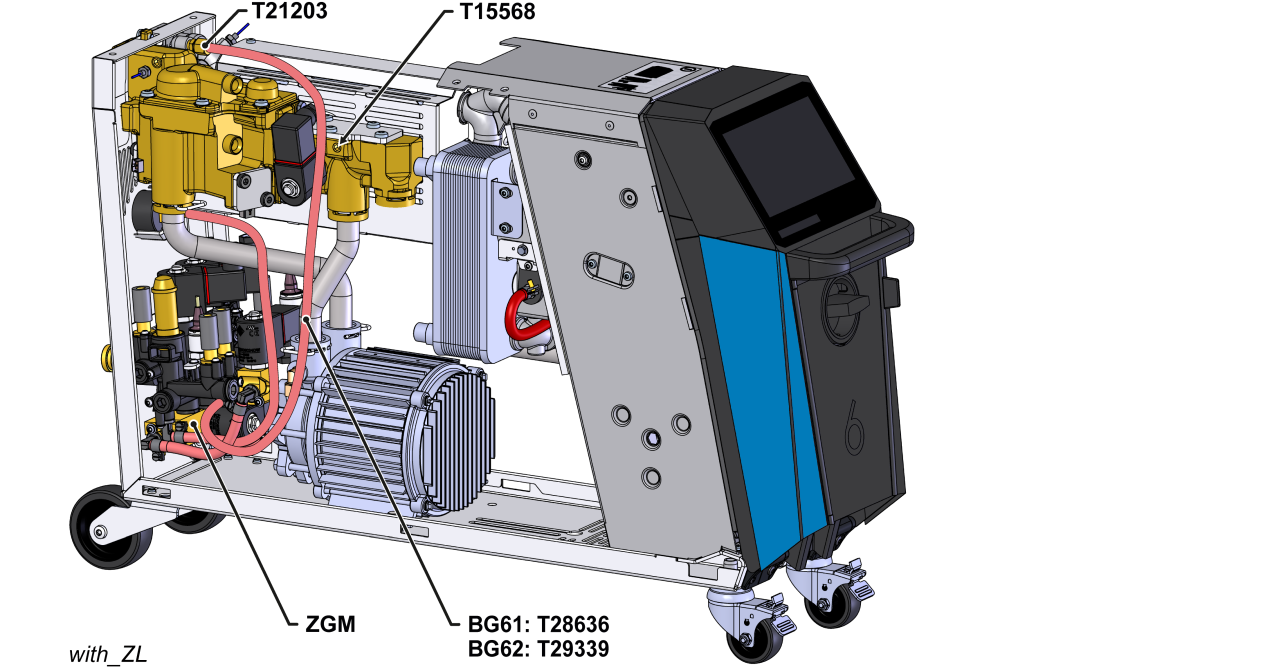

- uređaj s dodatnom opremom ZL:
- Uklonite cijev DN3 između modula za leak stop (ZLM) i modula rashladna voda (KWM-Z). Linija više nije potrebna
- Uklonite vijak na modulu za leak stop (ZLM). Ugradite novi vijčani čep (T15568) s brtvilom Navoj
- Uklonite već sastavljeni modul (ZLM-1) iz modula rashladna voda. Ovaj modul više nije potreban.
- Instalirajte novu DN3 cijev između modula rashladne vode (KWM-Z) i modula grijanja (EHM).
- HB-100/140/160Z61 → T28636
- HB-100/140/160Z62 (4T/4S) → T29339
- Izbiti otvore (AIR IN, AIR OUT) na stražnjem zidu uređaja.
- Ako je potrebno: Obradite perforirana područja metalnim dlijetom i čekićem.

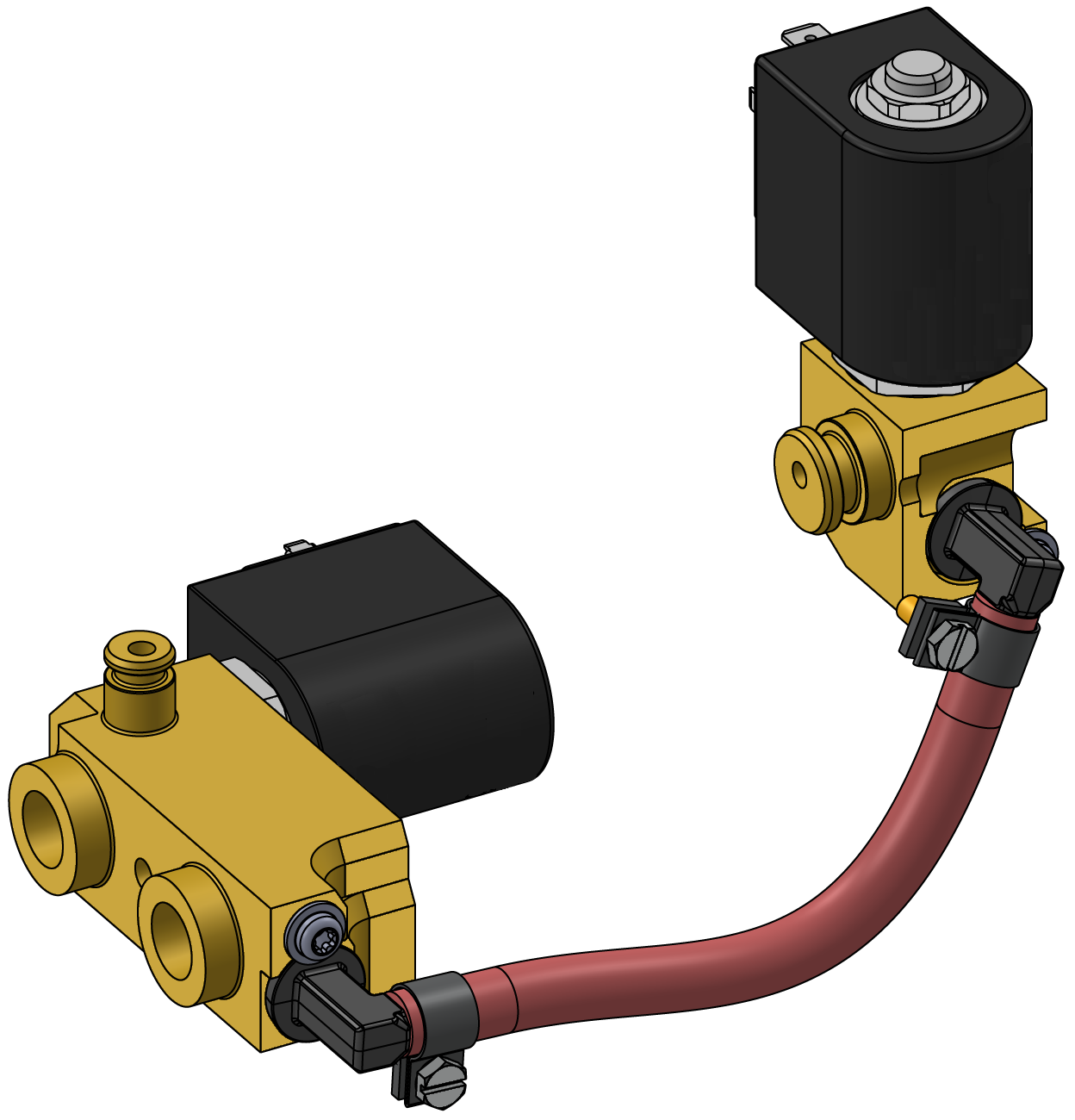

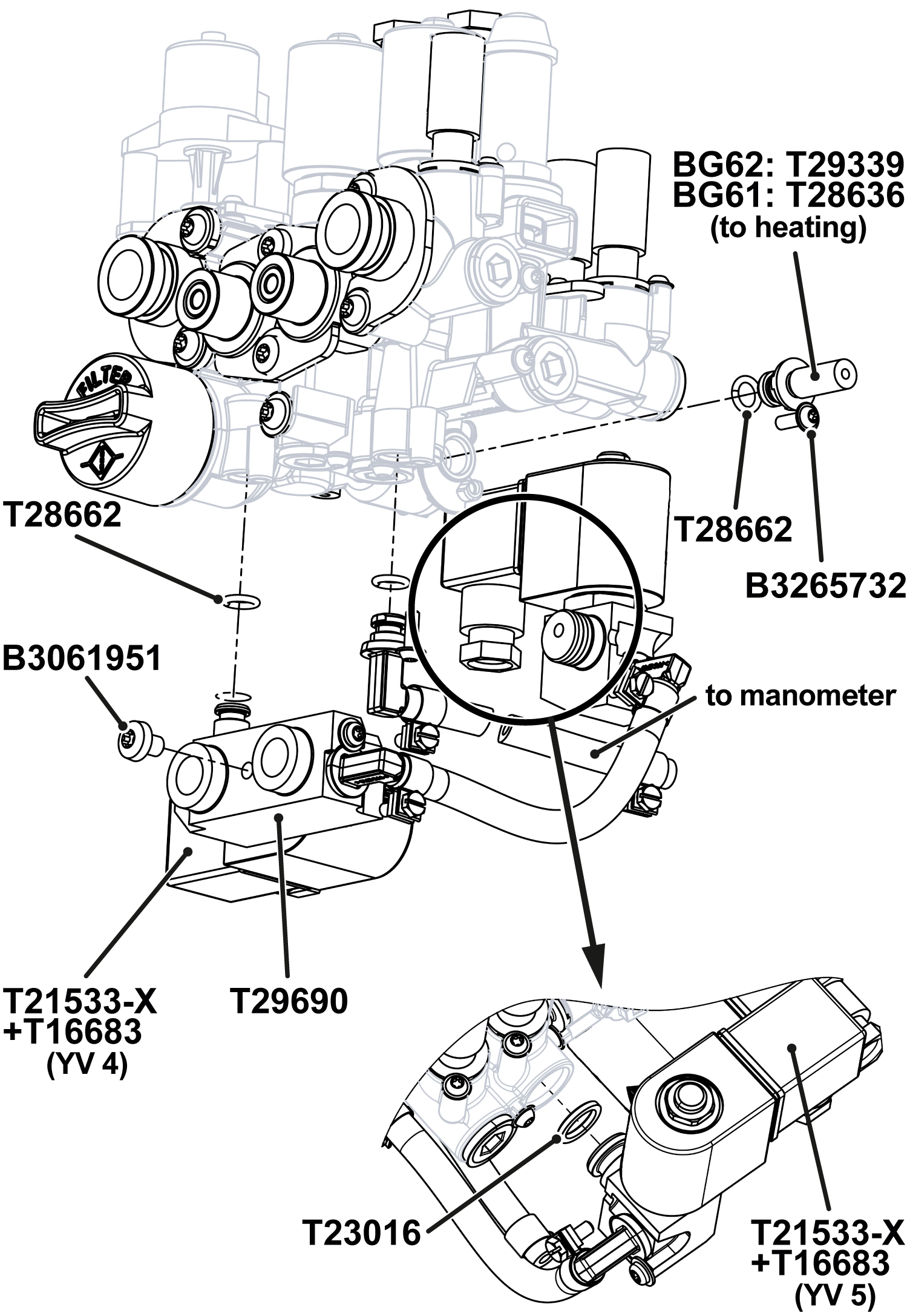

- Instalirajte modul (ZGM-X, T29690) s pripadajućim komponentama na modulu rashladna voda (KWM-Z) (sl.).
- Pričvrstite modul (ZGM-X) na stražnju stijenku uređaj vijkom (B3061951).

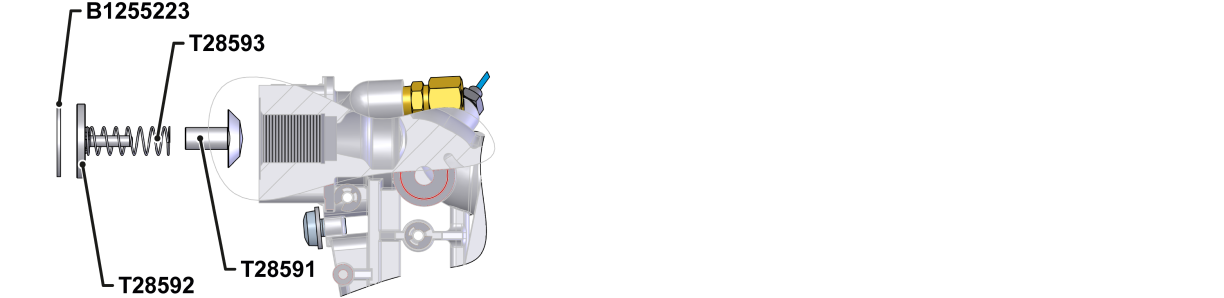

Ugradite nepovratni ventil (7.10)
- Ugradite komponente ventil na priključak UKLJ (OUT) i pričvrstite ih sigurnosnim prstenom (sl.).
- Ponovno instalirajte poklopac zračnog kanala. Osigurajte sa 6 pričvrsnih vijaka.
Spojite kabel i stavite na pločicu Type
- Usmjerite kabel ventil (T29295-X, T21533-X) duž postojećeg kabelskog svežnja u električno Kućišta.
- Spojite kabel ventil na ploču uređaj (GIF-61):
- YV 4 (T21533-X) → X52.2 (GIF-61)
- YV 5 (T29295-X) → X52.3 (GIF-61)
- Zamijenite uklonjene kabelske veze novima.
- Preklopite prednji dio i osigurajte 2x Torx vijke.
- Stick na Type ploče (T19277):
- na stražnjem zidu uređaj
- na unutrašnjost ulaznih vrata
- u brzom vodiču (O8402-X)
Provjerite nepropusnost i funkcija
- Ponovno instalirajte vanjske hidrauličke spojeve na Polaz. Vod (OUT) i Povrat. Vod (IN).
- Spojite dovod komprimirani zrak (AIR_IN priključak).
- Spojite dovod rashladna voda (priključak C).
- Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).
-
Uključivanje uređaj pomoću I/O gumba (
), provjerite nepropusnost i funkcija uređaj.
ugasiti i instalirajte poklopce
-
Isključiti uređaj pomoću I/O gumba ().
- Uređaj se isključuje i, ako je potrebno, hladi se i rastlačeno.
- Ugasiti glavna sklopka (QS 1).
- Ponovno pričvrstite poklopce s uređaj (→Otvorite uređaj).
