T29745-X: Kiegészítő berendezések_ZN
cél
A diegészítő felszerelések utólagos felszerelése ZN
képesítés
szakszemélyzet
Anyag

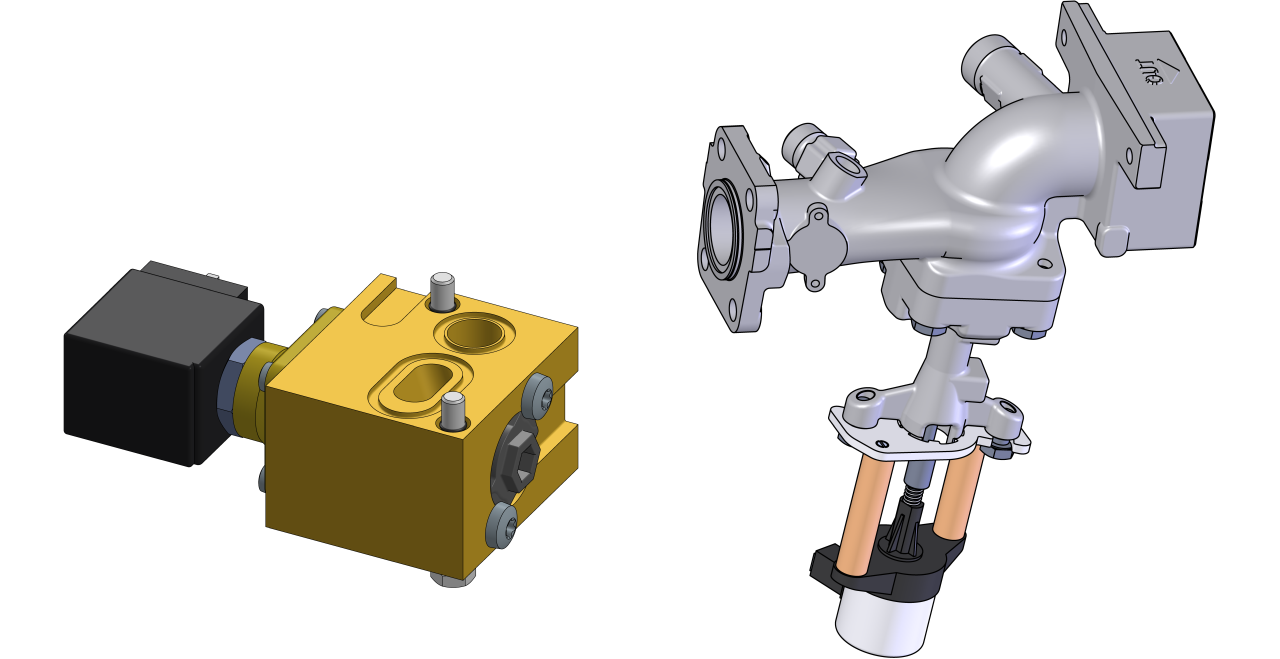

| Pos. | Megnevezés | Tételek | T29745-1 | T29745-2 |
| 01 | sárgaréz modul ZNM | T29473 | 1 | 1 |
| 02 | O-gyűrű 17x2 - FPM | T21638 | 2 | 2 |
| 03 | O-gyűrű 25x2 - FPM | T28708 | 1 | 1 |
| 04 | Dichtung 29x29x1,5 | T16683 | 1 | 1 |
| 05 | kábel X52.4 (YV 5) | T21533-5 | 1 | 1 |
| 06 | nyomástartó darab 26x29 - PPS | T29068 | 1 | 1 |
| 07 | Dichtung FPM | T23381 | 1 | 1 |
| 08 | Kompressziós rugó 10,2x0,7x23,75 | T28832 | 1 | 1 |
| 09 | Flap a szelephez | T23379 | 1 | 1 |
| 10 | tömlő vezeték DN10x600 | T29525 | 1 | 1 |
| 11 | O-gyűrű 11,91x2,62 - FPM | T23016 | 1 | 1 |
| 12 | Torx csavar M6x8 | B3061951 | 3 | 3 |
| 13 | rozsdamentes acél modul VLM | T29444 út | 1 | 1 |
| 14 | Dichtung 35x38x1 - PTFE | T29506 | 1 | 1 |
| 15 | rozsdamentes acél modul VLM 160 °C (AV_1) | T29442-1 | 1 | - |
| 16 | rozsdamentes acél modul VLM 180 °C (AV_1) | T29442-2 | - | 1 |
| 17 | hatszögletű csavar M6x18 | T29509 | 4 | 4 |
| 18 | kábel X32.3 (M 9) | T23778-11 | 1 | 1 |
| 19 | kábelkötegelő | T14121 | 6 | 6 |
| 20 | típustábla | T19277 | 3 | 3 |
Szükséges anyag
- Torx csavarhúzó
- Nyitott végű csavarkulcs
- Kereszt csavarhúzó
- Imbuszkulcs
- Forró levegő fúvó
eljárásmód
FIGYELEM!
A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:
A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.
Lehűtés és leürítés
- A kezdőképernyőn érintse meg a funció gombot (
).- A készülék lehűl, amíg a hőmérséklet alacsonyabb, mint a lehűtési hőmérséklet. Ezután a készülék kikapcsol.
- Lassan lazítsa meg a csavardugót a leürítési csatlakozásnál (G), amíg a készülék nyomásmentes lesz. Ez megakadályozza a folyadék fröccsenését.
- Helyezze a gyűjtőtartályt a csatlakozás alá.
- Távolítsa el a dugót, és hagyja, hogy a közeg lefolyjon.
- A teljes ürítés után helyezze vissza a csavaros dugót.
Kapcsolatok kikapcsolása és eltávolítása
- A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.
- Távolítsa el a hűtővízellátást (C port).
- Az összes külső hidraulikus csatlakozás a Forwarding (OUT) és a Visszatekerés (IN)
- Legfeljebb 2413-nn sorozatszámú készülékek esetén: Távolítsa el a köztes adaptert
Távolítsa el a burkolatokat és nyissa ki az elülső részt
- Távolítsa el a fedeleket a készülékről (→Nyissa meg a készüléket).
- Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.
- Távolítsa el a teljes felső légcsatorna fedelét. Ehhez csavarja le és távolítsa el a 6 rögzítőcsavart.
Telepítse a sárgaréz modult (ZNM)
FIGYELEM!
A csavaros csatlakozások menetes tömítőanyaggal vannak lezárva, ezért lassan szabadulnak fel. Ellenkező esetben fennáll annak a veszélye, hogy a csavarcsatlakozás megsérül (pl. A csavarfej letépése). Ezért:
- Ha lehetséges, előzetesen melegítse fel a ragasztóanyagot
- Szerelje szét a hűtővíz modult (KWM-Z) és tegye félre.

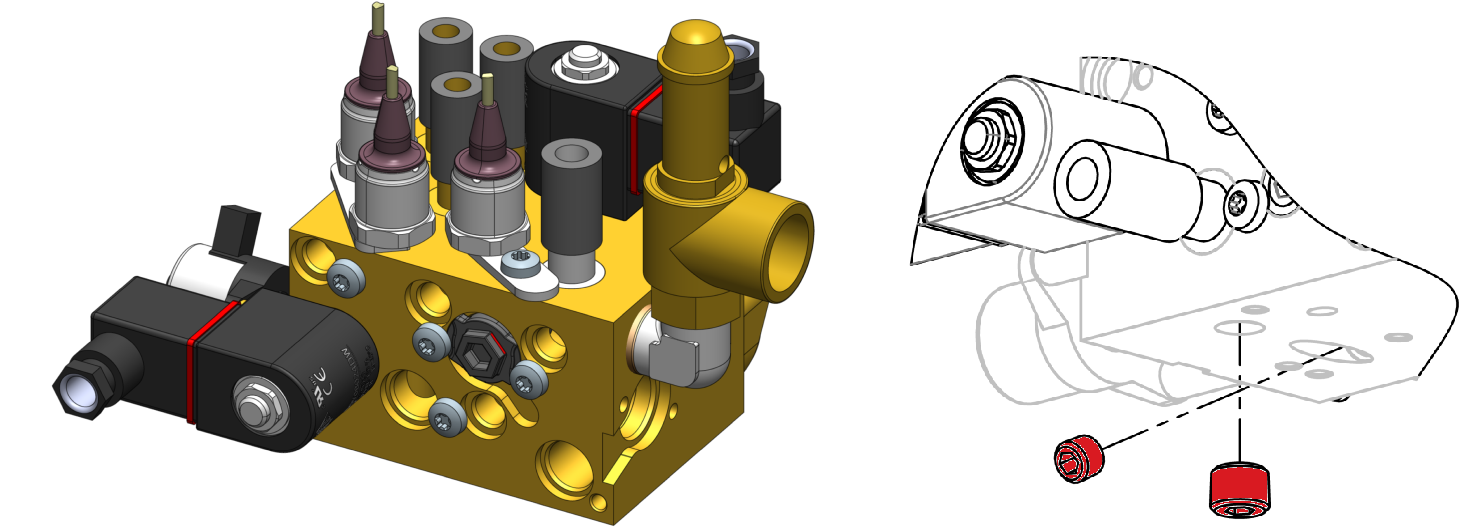

- Távolítson el két dugócsavart a hűtővíz modul alján, az ábra szerint.

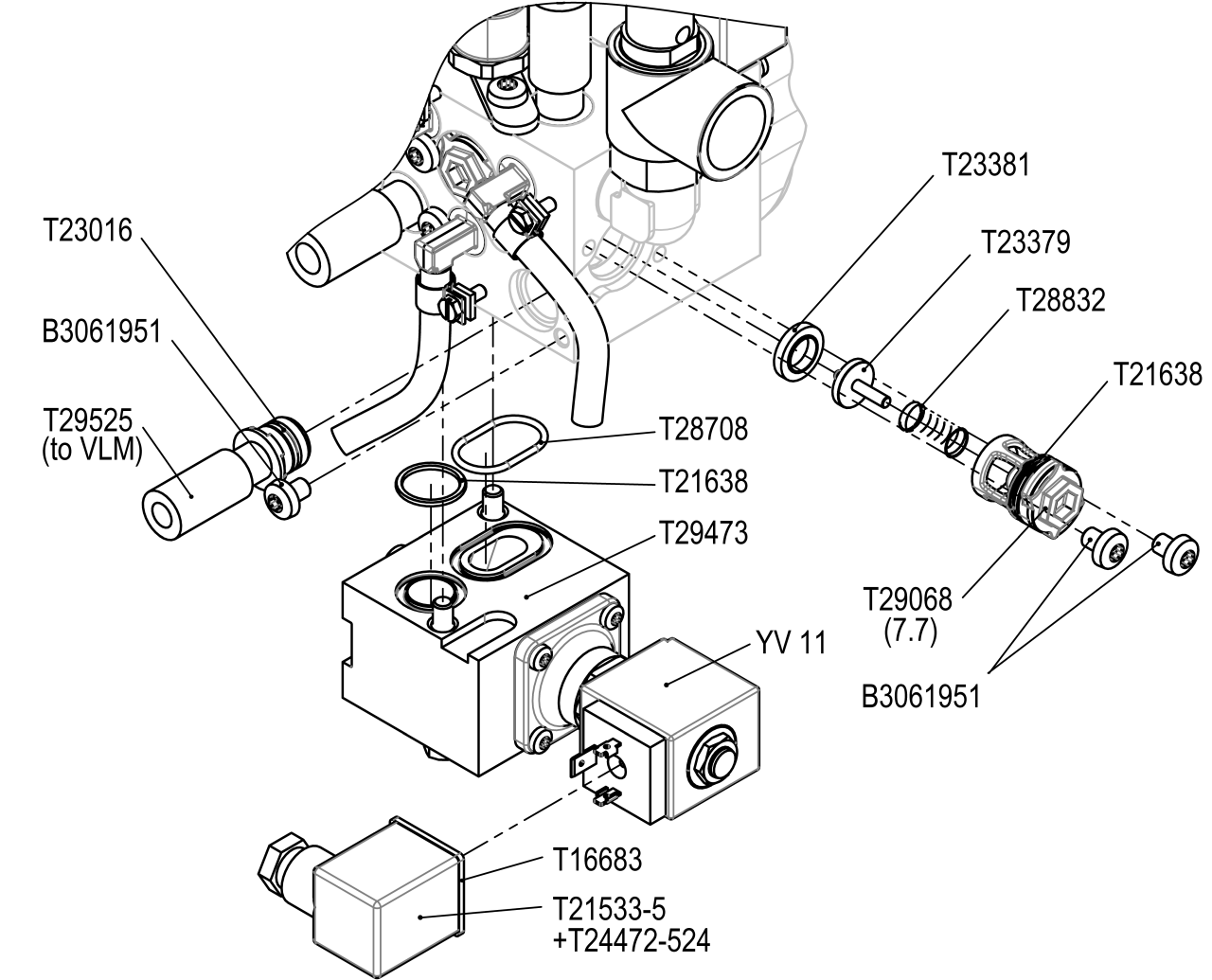

- Szerelje be a sárgaréz modult (ZNM , T29473), beleértve a hozzá tartozó alkatrészeket, amint az a hűtővíz modul alján látható (KWM-Z).

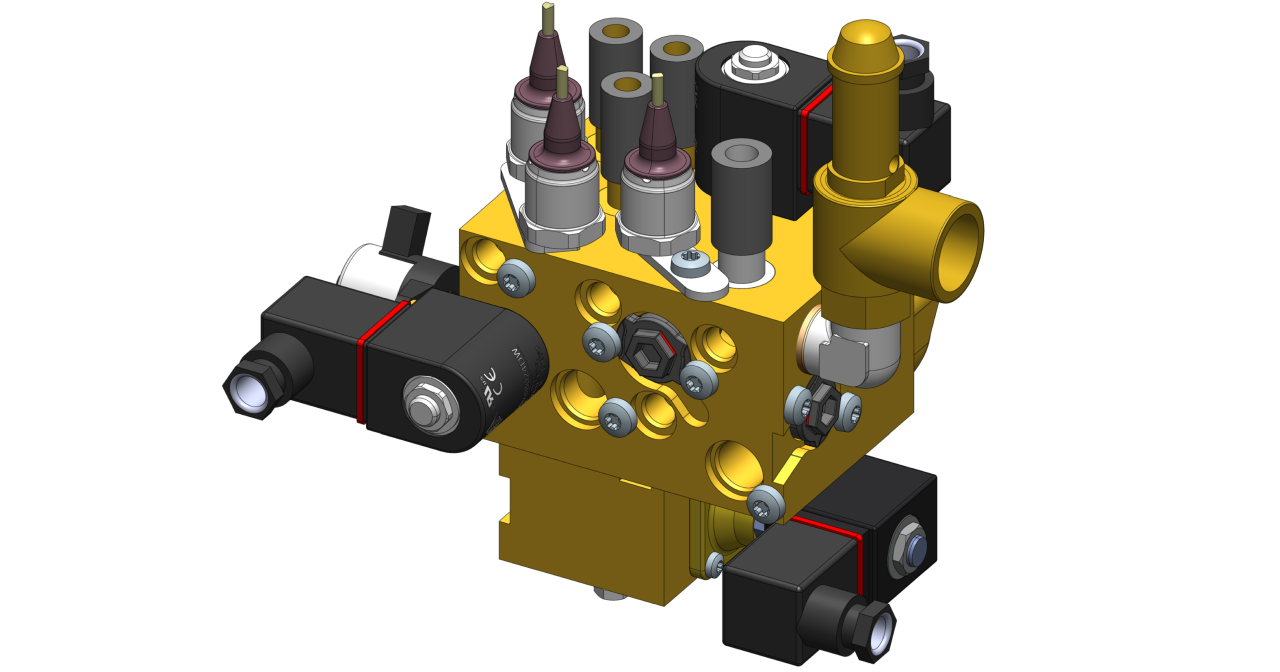

- Telepítse újra és telepítse a hűtővíz modult (KWM-Z).
Telepítse a rozsdamentes acél modult (VLM, AV_1)

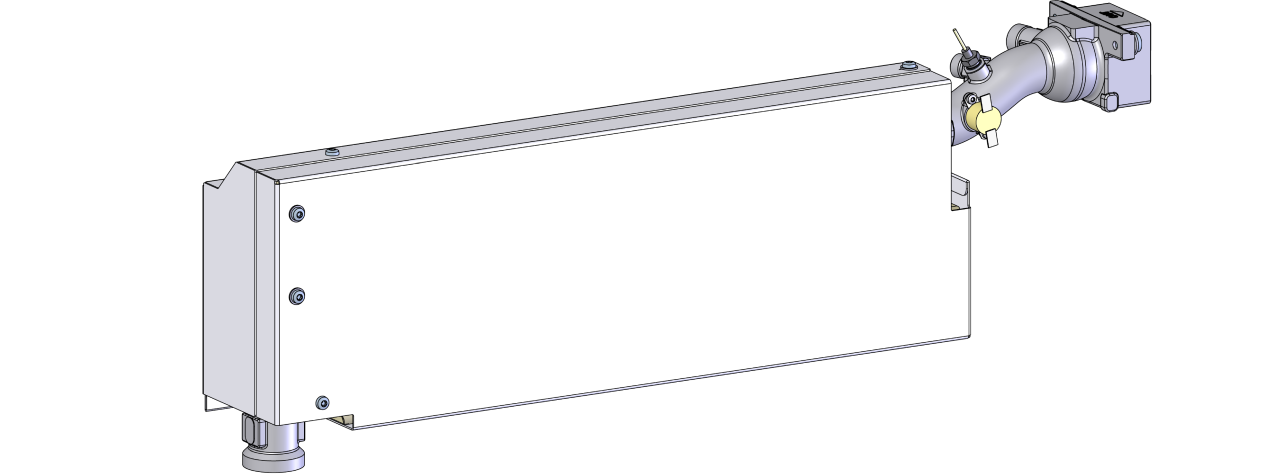

- Távolítsa el a fűtőmodult (EHM), és tegye félre.
- Távolítsa el a rozsdamentes acél modult (VLM), amely már telepítve van a fűtőmodulra (EHM). Ez a modul már nem szükséges.

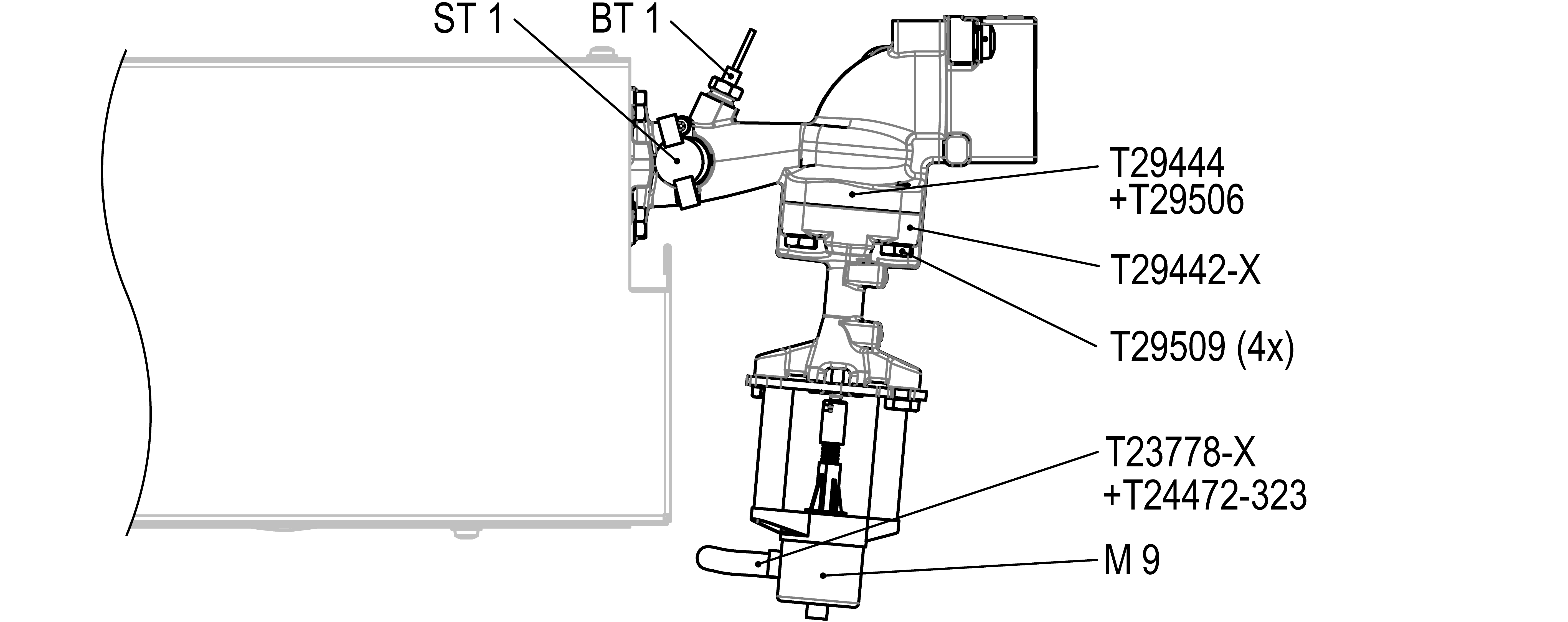

- Szerelje be a rozsdamentes acél modult (VLM, T29442-X, T29444), beleértve a kapcsolódó alkatrészeket a fűtőmodulra (EHM) az ábra szerint.
- Vigye át a hőmérséklet-érzékelőt (BT_1), a termosztátot (ST_1) és a tömlőcsatlakozást (bypass) az új rozsdamentes acél modulba.
- Telepítse újra és telepítse a fűtési modult (EHM).

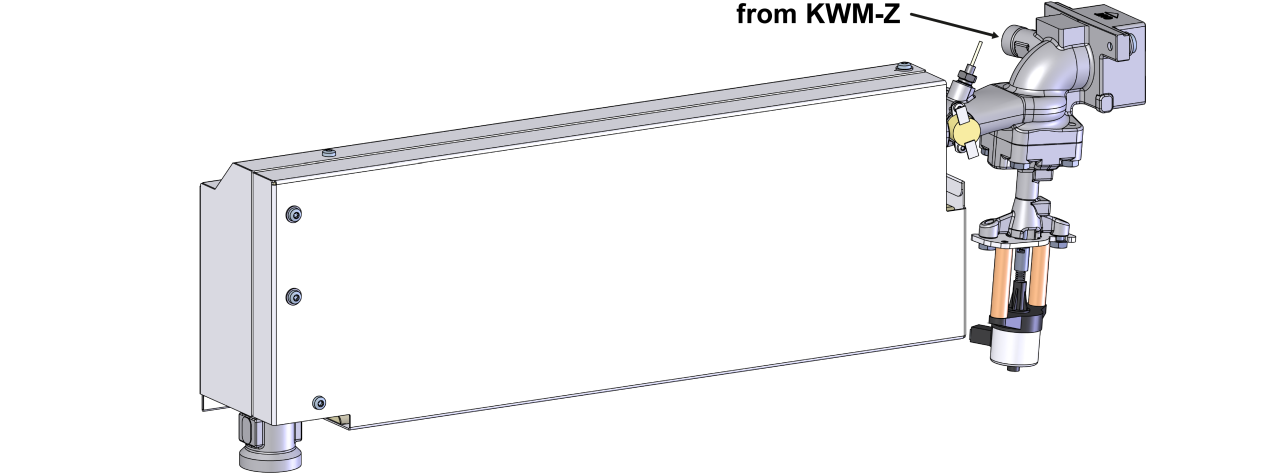

- Csatlakoztassa a DN10 tömlővezetéket (T29525) a hűtővíz modulból (KWM-Z) a rozsdamentes acél modulhoz (VLM) és húzza meg.
- Helyezze vissza a légcsatorna fedelét 6x rögzítőcsavarokkal.
Csatlakoztassa a kábelt és a botot a típuslemezre
- Vezesse a szelepkábelt (T21533-5, T23778-11) a meglévő kábelköteg mentén az elektromos házba.
- Csatlakoztassa a szelepkábelt a készüléklaphoz (GIF-61):
- YV 11 (T21533-5) → X52.4 (GIF-61)
- M 9 (T23778-11) → X32.2 (GIF-61)
- Cserélje ki az eltávolított kábelkötegeket újakra.
- Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.
- Ragaszkodjon a típuslemezre (T19277):
- a készülék hátsó falán
- a bejárati ajtó belső oldalán:
- a gyors útmutatóban (O8402-X)
Ellenőrizze a tömítettséget és a funciót
- Telepítse újra a külső hidraulikus csatlakozásokat a Forwarding (OUT) és a Visszatekerés (IN)
- Csatlakoztassa a hűtővízellátást (C csatlakozás).
- Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
-
Kapcsolja be a készüléket az I/O gombbal (
), ellenőrizze a készülék tömítettségét és működését.
A fedelek kikapcsolása és felszerelése
-
A készülék kikapcsolása az I/O gombbal ().
- A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
- A főkapcsoló kikapcsolása (QS 1).
- Csatlakoztassa újra a fedeleket a készülékről (→Nyissa meg a készüléket).
