Sostituzione del sensore di temperatura (BT 1, BT 2)

qualifica

personale specializzato

materiale

Sondaggi.DenominazioneT28822Strada T29322
01

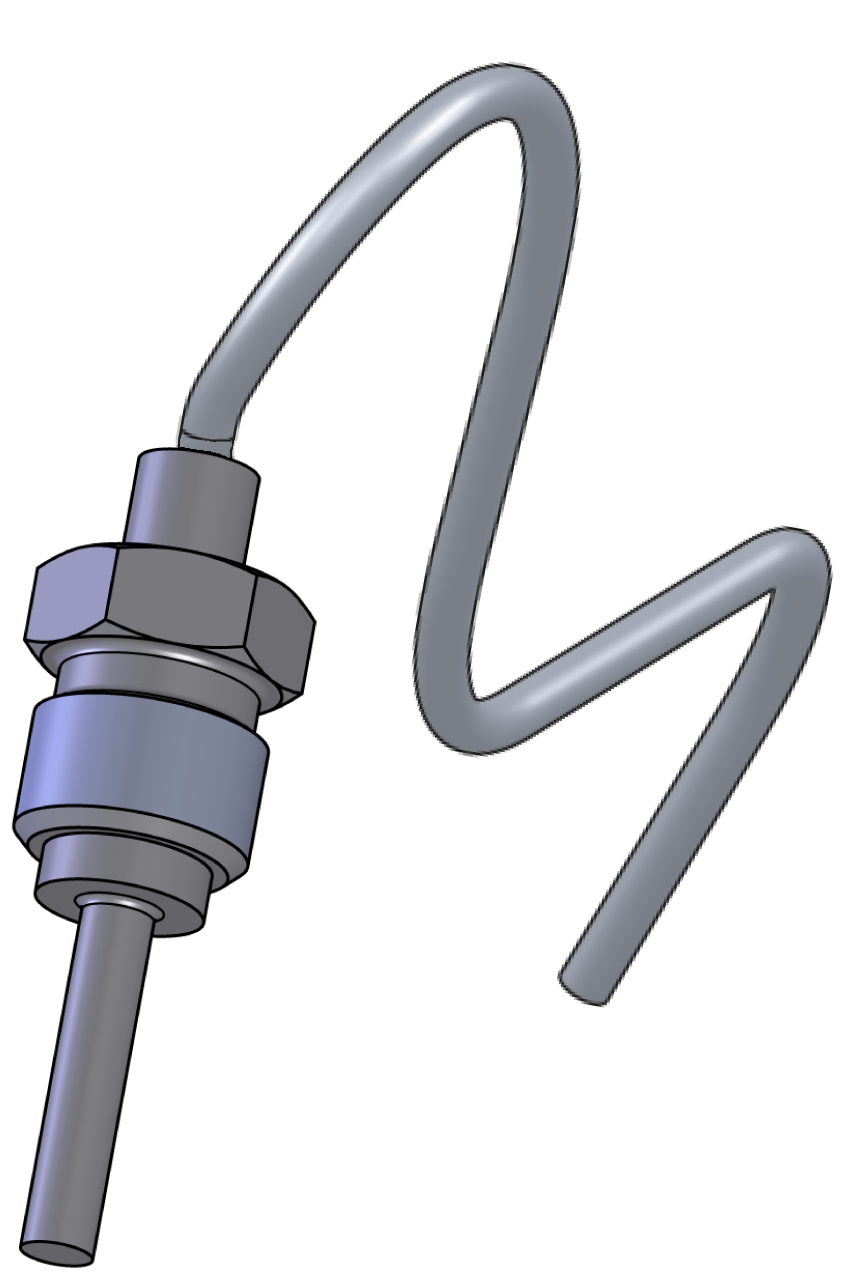

sensore di temperatura Pt 1000, 1,5 m

1-
01

sensore di temperatura Pt 1000, 2,05 m

-1

Materiale richiesto

  • Cacciavite Torx misura 20
  • Cacciavite Torx misura 10
  • chiave a forcella, size 10
  • Lubrificante (impedisce che le combinazioni di acciaio inossidabile si blocchino)

Procedura

ATTENZIONE!

L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:

Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.

Raffreddamento e scarico

  • Nella schermata di base, toccare il pulsante funzione ().
  • Nella schermata di base, toccare il pulsante funzione ().
    • L'unità si raffredda e svuota lo stampo prima di spegnerlo.

Controllare la pressione e spegnere

  • Selezionare [Indicazione] > [Valore reale] > [Pressione del sistema].
    • La pressione del sistema deve essere di 0,0 (±0,1) bar.
  • La pressione indicata dal manometro deve essere di 0,0 (+0,3) bar.

  • Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.

Rimuovere i coperchi e aprire la parte anteriore

  • Rimuovere i coperchi dall'unità (→ Aprire l'unità).
  • Aprire lo sportello di servizio sulla parete posteriore dell'unità (→ Aprire l'unità).
  • Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.

Sostituire il pezzo di ricambio

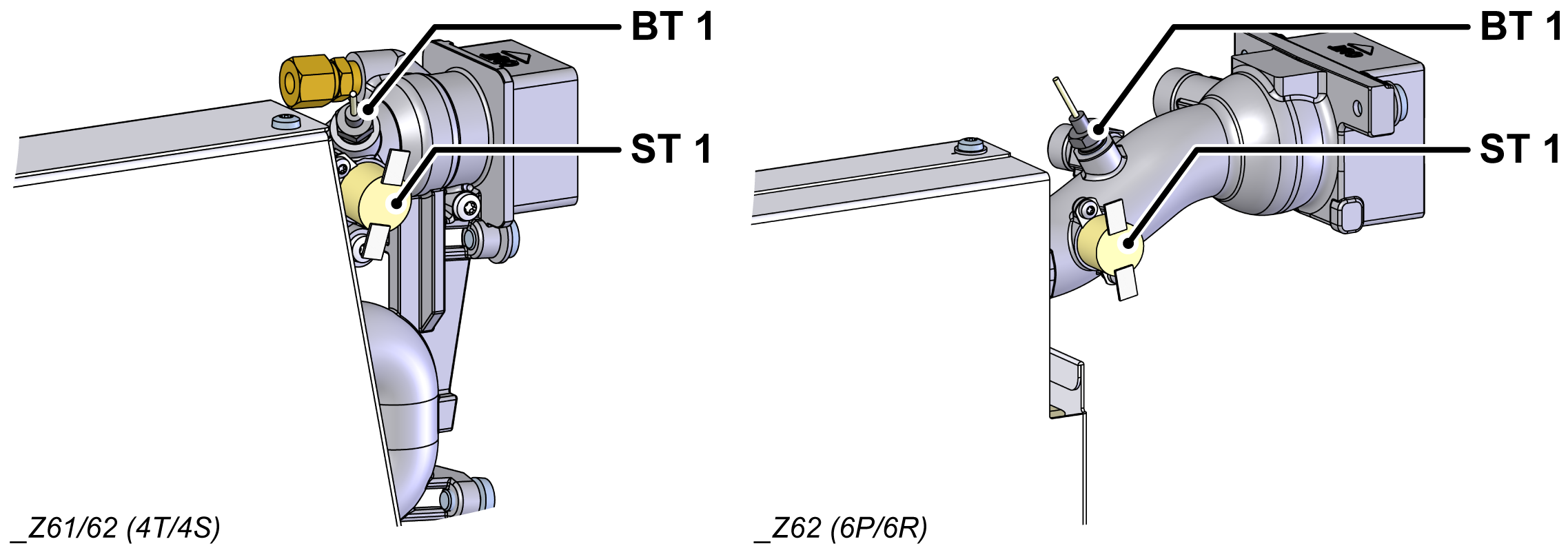

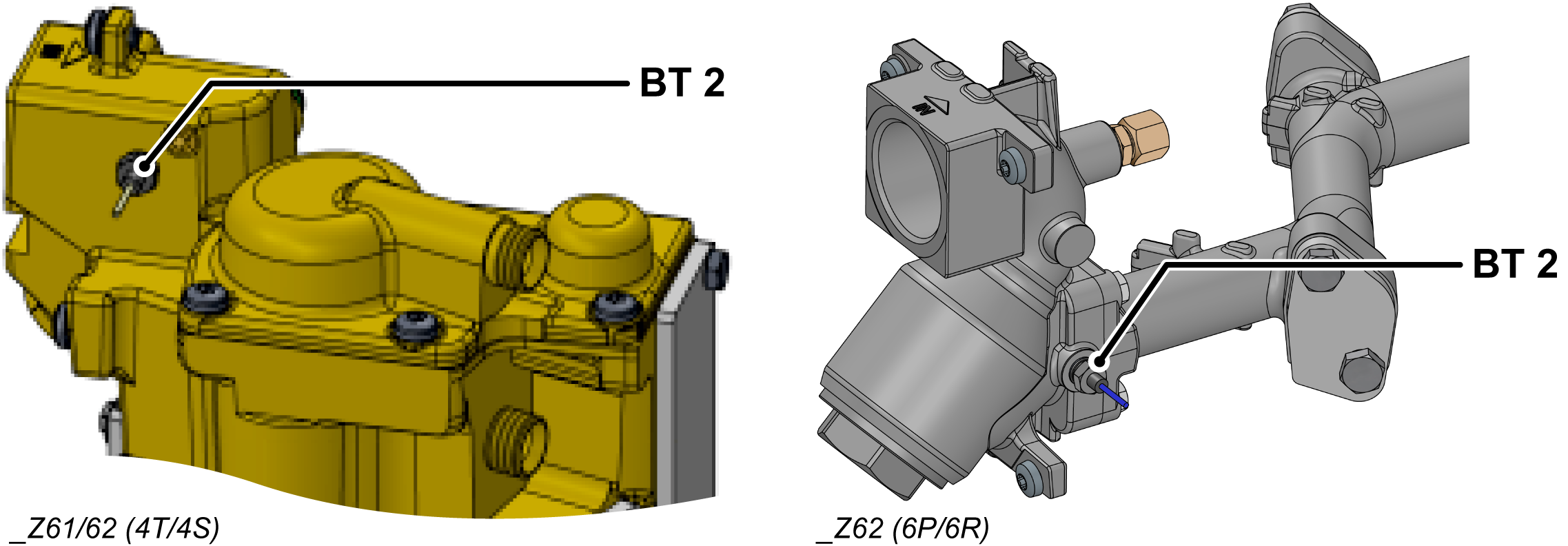

  • Rimuovere il cavo del sensore di temperatura (BT_1, BT_2) dalla scheda del dispositivo GIF-61 e rimuovere la fascetta per rimuovere completamente il cavo.
    • BT 1 → X33.1 (GIF-61)
    • BT 2 → X33.2 (GIF-61)

  • Rimuovere e rimuovere il sensore di temperatura (BT_1, BT_2).
    • per BT_1: rimuovere il termostato (ST_1) per consentire l'accesso al sensore di temperatura.

ATTENZIONE!

I collegamenti a vite, in particolare le combinazioni di acciaio inossidabile/acciaio inossidabile o acciaio/acciaio inossidabile, tendono a bloccarsi o bloccarsi durante il funzionamento prolungato a temperature elevate. Ecco perché:

  • Usare lubrificanti appropriati

  • Trasferisci le lettere dei cavi dal vecchio sensore di temperatura a quello nuovo.
  • Installare un nuovo sensore di temperatura (BT_1, BT_2) e serrare.
    • con BT_1: installa il termostato (ST_1).
    • Assicurarsi che il termostato sia fissato saldamente alla superficie.

NOTA!

Se il sensore di temperatura sostituito è contaminato, il sensore di temperatura non sostituito deve essere pulito.

  • Instradare e collegare il cavo dal sensore di temperatura (BT_1, BT_2) alla scheda dell'unità GIF-61.
    • BT 1 → X33.1 (GIF-61)
    • BT 2 → X33.2 (GIF-61)
  • Ricollegare le fascette rimosse o sostituirle con altre nuove.

Verificare la tenuta e la funzione

  • Ripiega la parte anteriore e fissa 2 viti Torx.
  • Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
  • Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.
Calibrazione della misurazione della temperatura

ATTENZIONE — Pericolo di calibratura errata!

Una calibratura errata può causare il malfunzionamento dell'unità. Pertanto: controlla la calibratura

  • Se necessario, calibrare il sensore di temperatura. Clicca qui...

disattivare e installare i coperchi

  • Spegnere l'unità utilizzando il pulsante I/O ().
    • L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
  • Disattivare l'interruttore principale (QS 1).
  • Ricollegare le cover dall'unità (→Aprire l'unità).
