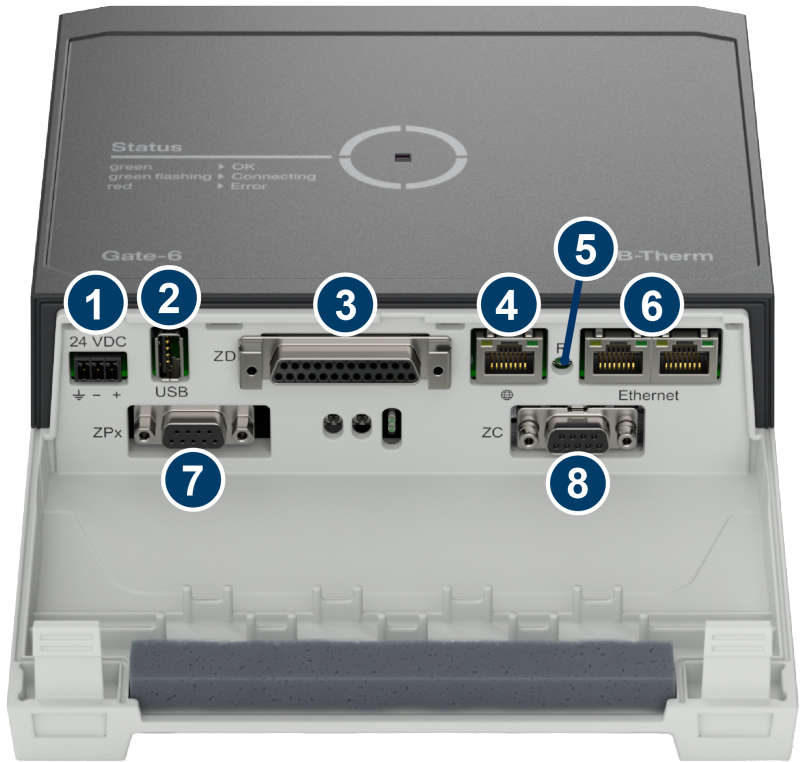

Gate-6 ポート
![](/web/files/latest/thermo-6/ja/92603963/92603965/1/1703019126477/Anschl%C3%BCsse_Gate61.png)
Pos。 | マーキング | [説明] |
---|---|---|
1 | 24 VDC | 電源 24 VDC +/ -10% ('+' = 24 VDC、'-' = 0 VDC、'' = EMC 用のファンクションアース) |
2 | USB | サービス目的のため USB-A |
3 | ZD | シリアルデータインターフェイス 20 mA, RS-232, RS-422/485→ ここをクリック... 25 ピンSub-D ソケット x 1 |
4. | Ethernet ext.(インターネットアクセス) 1 ソケット RJ-45 | |
5 | R | 取り扱い用のリセットボタン (通信網設定のリセット) |
6. | Ethernet | |
7 | ZP | Profibus-DP最大4台の温度制御ユニット用のシリアルデータインターフェイス → ここをクリック... コネクターサブD 9 ピン (メス) |
8 | ZC | シリアルデータインターフェイスCAN-Busと CANopen→ ここをクリック... コネクターサブD 9 ピン (メス) |
