목적

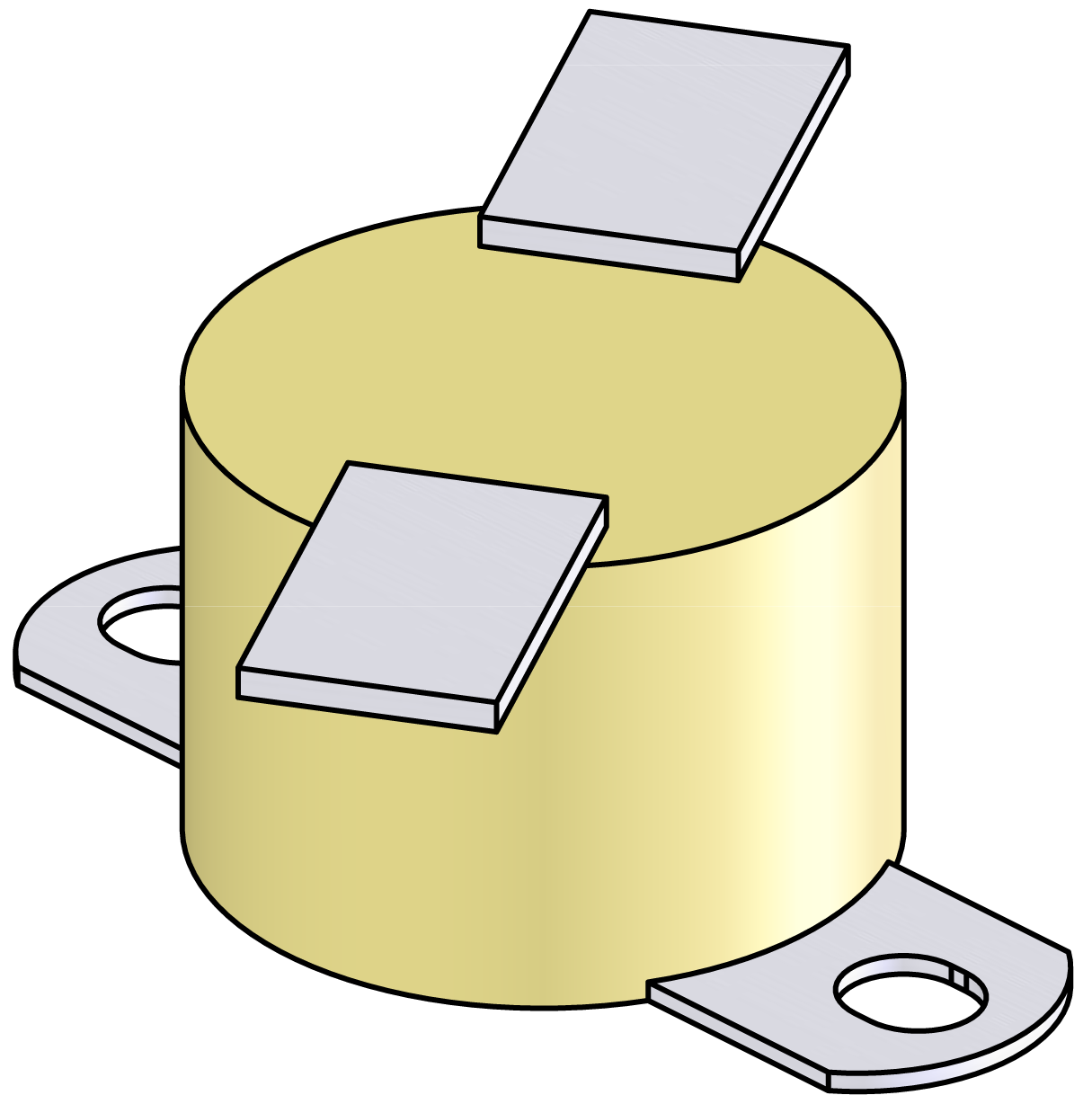

온도 조절기 교체 (ST 1)

자격

전문가 직원

소재

Pos.지정T28825T28824T28823T29570 로드
01온도 조절기 115°C1---
01온도 조절기 155°C-1--
01온도 조절기 170°C--1-
01.온도 조절기 190°C---1

필수 자료

  • 톡스 스크루드라이버 사이즈 20
  • 톡스 스크루드라이버 사이즈 10
  • 윤활제 (스테인리스 스틸 조합이 끼는 것을 방지)

계속 진행하기

주의!

장치를 사용하려면 안전 지침과 퀵 가이드에 대한 지식이 필요합니다. 그 이유는 다음과 같습니다.

작업을 시작하기 전에 안전 지침과 퀵 가이드를 주의 깊게 읽으십시오. 안전한 작업의 기본 요구 사항은 모든 안전 지침을 준수하고 자격을 갖춘 전문가가 개인 상해 및 재산 피해와 관련된 사고를 예방하기 위한 신중한 조치를 취하는 것입니다.

전원을 끄고 덮개를 제거합니다.

  • 기본 화면에서 기능 버튼 () 을 누릅니다.
    • 장치는 온도가 냉각 온도보다 낮아질 때까지 냉각됩니다. 그러면 장치가 꺼집니다.

  • 메인 스위치 (QS 1) 를 끄고 전원 플러그를 뽑습니다.
  • 장치에서 커버를 제거합니다 (→장치 열기).

예비 부품 교체

  • 온도 조절기 장착 나사 (ST_1) 를 제거합니다.
  • 온도 조절기에서 온도 조절기 케이블 플랫 플러그를 제거합니다.

주의!

나사 연결부, 특히 스테인리스 스틸/스테인리스 스틸 또는 스틸/스테인리스 스틸의 조합은 고온에서 장시간 작동할 때 끼이거나 끼이는 경향이 있습니다. 그 이유는 다음과 같습니다.

  • 적절한 윤활제를 사용하세요

  • 온도 조절기 케이블 플랫 플러그를 새 온도 조절기 (ST_1) 에 설치합니다.

주의!

안정적인 기능을 위해서는 온도 조절기와 표면 사이의 완벽한 열 접촉 표면을 보장하는 것이 중요합니다.

  • 새 온도 조절기 (ST_1) 를 설치하고 장착 나사로 고정합니다.
    • 온도 조절기가 단단하고 표면에 완전히 닿아 있는지 확인하십시오.

커버 설치

체크 기능

  • 전원 플러그와 스위치를 연결하고 메인 스위치 (QS 1) 의 전원을 켭니다.
  • I/O 버튼 () 을 사용하여 장치를 켜고 장치의 조임 상태와 기능을 확인하십시오.
  • I/O 버튼 () 을 사용하여 장치를 끕니다.
    • 장치의 전원이 꺼지고 필요한 경우 장치가 냉각되고 무압 상태인 상태가 됩니다.
  • 메인 스위치 (QS 1) 를 끄고 전원 플러그를 뽑습니다.
