mērķis

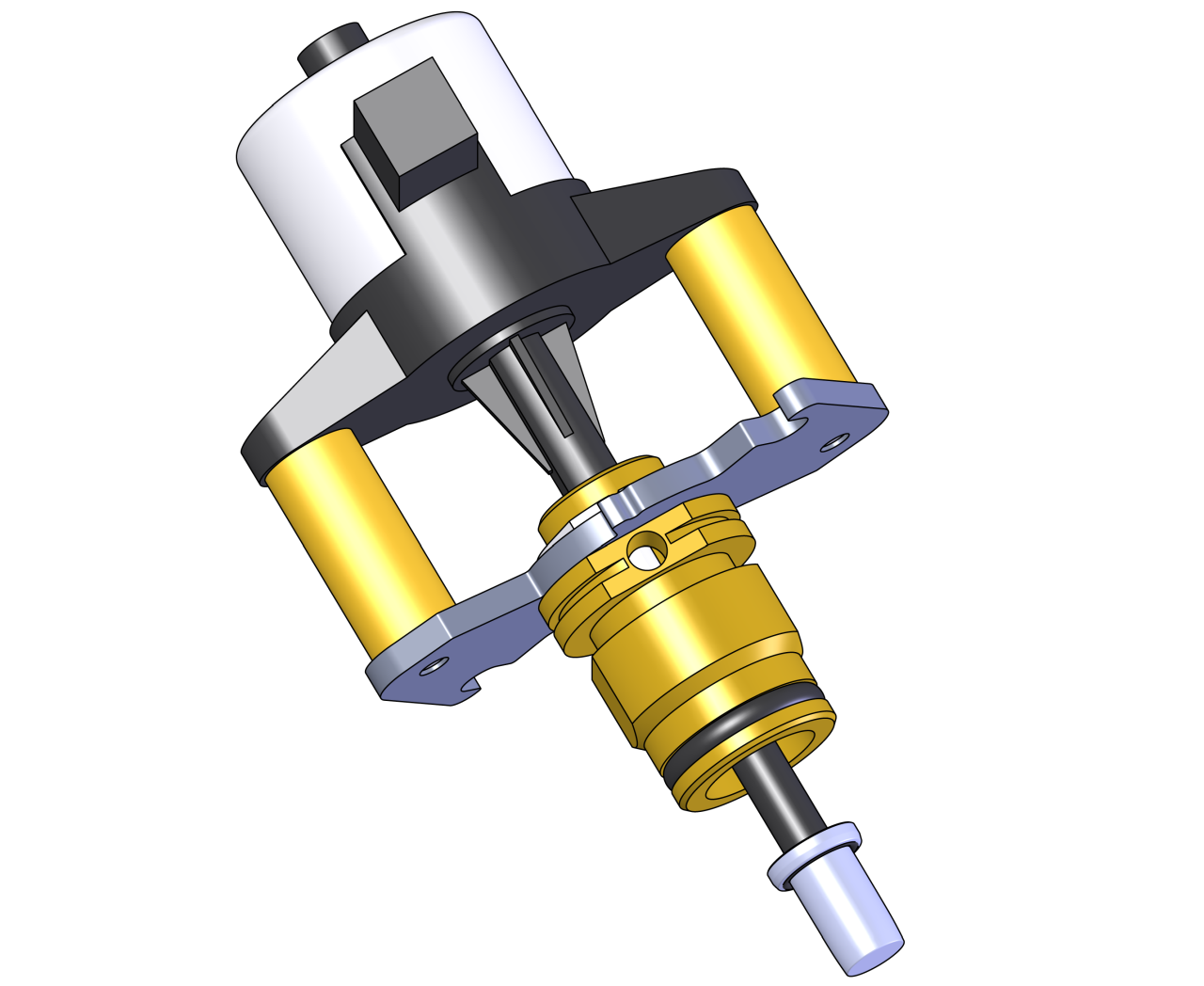

Dzesēšana vārsta nomaiņa 1 (M 3)

kvalifikācija

speciālisti

Materiāls

Pos.ApzīmējumsT28934T25914
01

Dzesēšana vārsts 1, 7 mm

1-
01

Dzesēšana vārsts 1, 10 mm

-1

Nepieciešamais materiāls

  • Torx skrūvgriezis 20 size

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

atdzesēt un iztukšot

  • Pamata ekrāns pieskarieties funkciju pogai ().
  • Pamata ekrāns pieskarieties funkciju pogai ().
    • Pirms tā izslēgšanas ierīce atdziest un iztukšo pelējumu.

izslēgt un noņemt vākus

  • Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.
  • Noņemiet dzesēšanas ūdens padevi (ports C).
  • Noņemiet vāciņus no ierīce (→Atvērt ierīce).
  • Atveriet apkalpe atloku ierīce aizmugurējā sienā (→ Atvērt ierīce).

Rezerves daļas nomaiņa

  • Atvienojiet Dzesēšana vārsta kabeli (M_3).
  • Divas reizes noņemiet dzesēšanas ūdens moduļa montāžas skrūves.

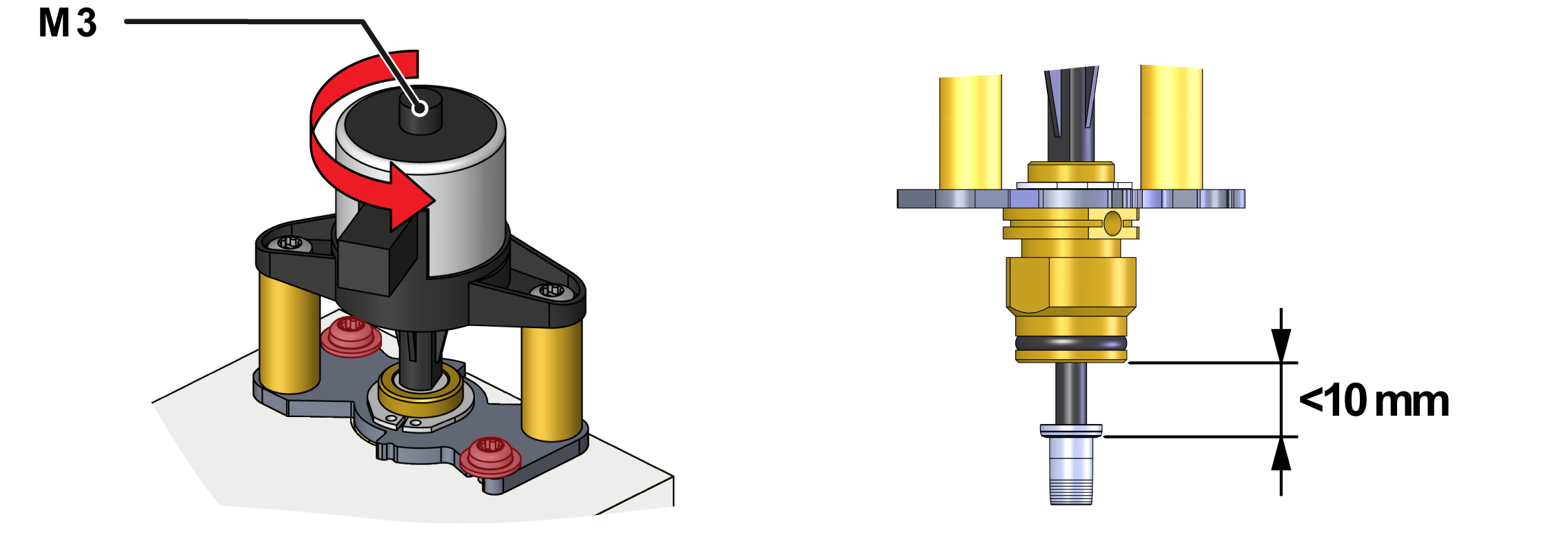

  • Pagrieziet Dzesēšana vārsts un izvelciet to.

UZMANĪBU — Nepareiza uzstādīšana!

Rezerves daļas tiek piegādātas ar vārsts virzuļiem, kas nav pilnībā pagarināti. Vārsta virzulis var pieskrūvēt. Tāpēc:

  • Nekad neuzstādiet vārstu ar pilnībā izstieptu vārsta virzuli (zīm.).
  • Uzstādiet jaunu Dzesēšana vārsts (M_3) un pagrieziet to gala pozīcijā.
  • Nostipriniet 2 montāžas skrūves dzesēšanas ūdens modulim.
    • Plastmasas dzesēšanas ūdens modulim (PPS) pievelciet skrūvi ar 2 Nm — nepārsniedziet to!
  • Pievienojiet kabeli Dzesēšana vārstam (M_3).

Pārbaudīt hermētiskumu / funkcija

  • Pievienojiet dzesēšanas ūdens padevi (savienojums C).
  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
  • Atlasiet [Lietotāja Profils] un iestatiet to uz “uzturēšan”.
  • Izvēlieties [Pakalpojums ] > [parametrs] > [Dzesēšana ] > [Stepper Motors] > [Pozicionēšana KV 1].
  • Noregulējiet vērtība un pārbaudiet dzesēšanas ūdens caurplūde:
    • 0% = aizvērts vārsts
    • 100% = atvērts vārsts
  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.

izslēgt un instalēt vākus

  • Izslēgt ierīci, izmantojot I/O pogu ().
    • Ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
  • Atkārtoti piestipriniet vāciņus no ierīce (→Atvērt ierīce).
