T29263-X: Papildus aprīkojums_zG
mērķis
Papildu aprīkojuma modernizēšana ZG
kvalifikācija
speciālisti
Materiāls
| poz | Apzīmējums | Priekšmeti | T29263-1 | T29263-2 | T29263-3 | T29263-4 |
| 01 | misiņa modulis ZGM-X | T29690 | 1 | 1 | 1 | 1 |
| 02 | skrūvēšana 6i-1/8 - Ms | T21203 | 1 | 1 | 1 | 1 |
| 03 | Kegel 19,6x19,5 | T28591 | 1 | 1 | 1 | 1 |
| 04 | Skrūve 23,8x19,5 | T28592 | 1 | 1 | 1 | 1 |
| 05 | Kompresijas atsperes 8,63x0,63x35 - A2 | T28593 | 1 | 1 | 1 | 1 |
| 06 | Bloķēšanas gredzens 25x1,2 - A4 | B1255223 | 1 | 1 | 1 | 1 |
| 07 | O-gredzens 7,5x2 - FPM | T28662 | 3 | 3 | 3 | 3 |
| 08 | O-gredzens 11,9x2,6 - FPM | T23016 | 1 | 1 | 1 | 1 |
| 09 | Torx skrūve M6x8 - A2 | B3061951 | 1 | 1 | 1 | 1 |
| 10 | šļūtenes līnija DN3x570 | T28636 | 1 | 1 | - | - |
| 11 | šļūtenes līnija DN8x840 | T29339 | - | - | 1 | 1 |
| 12 | kabeli X52.2 1,3 m | T21533-11 | 1 | 1 | - | - |
| 13 | kabeli X52.2 1,85 m | T21533-8 | - | - | 1 | 1 |
| 14 | Dichtung 29x29x1,5 | T16683 | 2 | 2 | 2 | 2 |
| 15 | kabeli X52.3, 1,3 m | T29295-1 | 1 | 1 | - | - |
16 | kabeli X52.3, 1,85 m | T29295-2 | - | - | 1 | 1 |
| 17 | O-gredzens 17x2 - FPM | T23523 | 1 | - | 1 | - |
| 18 | O-gredzens 25x2 - FPM | T28709 | 1 | - | 1 | - |
| 19 | Vāki 88x41,5x5 | T28964 | 1 | - | 1 | - |
| 20 | spraudņa skrūve 1/8 - Ms | T15568 | - | 1 | - | 1 |
| 21 | fatu plāksnīte | T19277 | 3 | 3 | 3 | 3 |
Nepieciešamais materiāls
- Torx skrūvgriezis
- atvērta atslēga
- Krusta skrūvgriezis
- Drošības gredzenu knaibles
- karstā gaisa pūtējs
- Vītnes hermētiķis (piem., Loctite 620 šķidruma blīvējums)
darbība
UZMANĪBU!
Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:
Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.
atdzesēt un iztukšot
- Pamata ekrāns pieskarieties funkciju pogai (
). - Pamata ekrāns pieskarieties funkciju pogai (
).- Pirms tā izslēgšanas ierīce atdziest un iztukšo pelējumu.
Pārbaudiet spiedienu un izslēdziet
- Atlasiet [Displejs] > [Faktiskās vērtības] > [Sistēmas Spiediens].
- Sistēmas spiediens spiedienam displejs 0,0 (±0,1) bar.
- Manometra parādītajam spiedienam jābūt 0,0 (+0,3) bar.
- Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.
Noņemt savienojumus un vākus
UZMANĪBU!
Skrūvju savienojumi ir noslēgti ar vītnes hermētiķi, tāpēc tie ir lēni atbrīvojami. Pretējā gadījumā pastāv bīstami, ka skrūves savienojums tiks bojāts (piemēram, noplēšot skrūves galvu). Tieši tāpēc:
- Ja iespējams, iepriekš sasildiet līmējošo savienojumu
- Visiems ārējie hidrauliskie savienojumi uz Priekš. (OUT) un Atpakaļplūsma (UZ).
- Ierīcēm ar sērijas numurs līdz 2413-nnn: Noņemiet starpposma adapteri.
- Noņemiet vāciņus no ierīce (→Atvērt ierīce).
- Atveriet priekšējās durvis un salieciet priekšpusi pilnībā uz leju, atbrīvojot abas Torx skrūves.
- Noņemiet visu augšējo gaisa kanāla vāku. Lai to izdarītu, atskrūvējiet un noņemiet 6 montāžas skrūves.
Instalējiet šļūtenes līniju

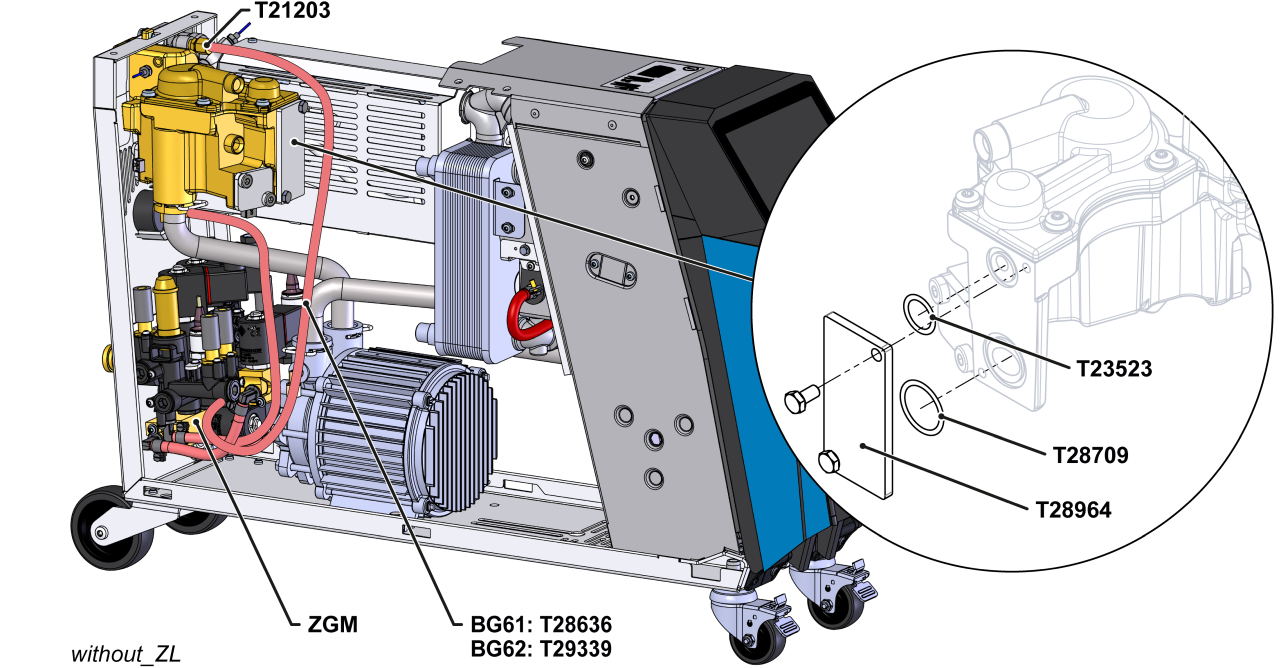

- Ierīce bez papildu aprīkojuma ZL:
- Noņemiet DN3 šļūtenes līniju starp siltuma pārneses moduli (WTM) un dzesēšanas ūdens moduli (KWM-Z). Šī rinda vairs nav nepieciešama.
- Nomainiet Vāki un O-gredzenus (T28964, T23523, T28709) ar esošajiem siltuma pārneses moduļa komponentiem (WTM).
- Noņemiet sildīšanas moduļa (EHM) blīvējuma skrūvi. Uzstādiet jaunu skrūvju savienojumu (T21203) ar vītnes blīvējumu.

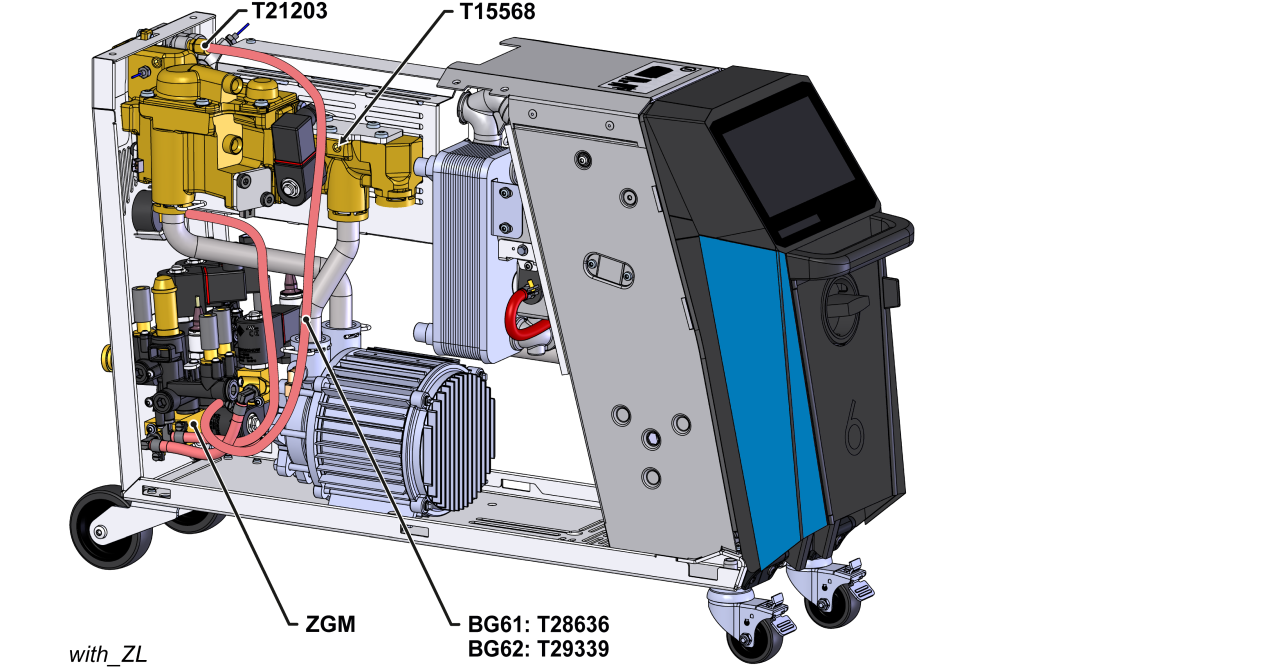

- ierīce ar papildu aprīkojumu ZL:
- Noņemiet DN3 šļūtenes līniju starp leak stop apturēšanas moduli (ZLM) un dzesēšanas ūdens moduli (KWM-Z). Līnija vairs nav nepieciešama
- Noņemiet leak stop apturēšanas moduļa (ZLM) skrūvi. Uzstādiet jaunu skrūves spraudni (T15568) ar vītnes blīvējumu
- Noņemiet jau samontēto moduli (ZLM-1) no dzesēšanas ūdens moduļa. Šis modulis vairs nav vajadzīgs.
- Uzstādiet jaunu DN3 šļūtenes līniju starp dzesēšanas ūdens moduli (KWM-Z) un sildīšanas moduli (EHM).
- HB-100/140/160Z61 → T28636
- HB-100/140/160Z62 (4T/4S) → T29339
- Izvelciet atveres (AIR IN, AIR OUT) ierīces aizmugurējā sienā.
- Ja nepieciešams: apstrādājiet perforētas vietas ar metāla kaltu un āmuru.

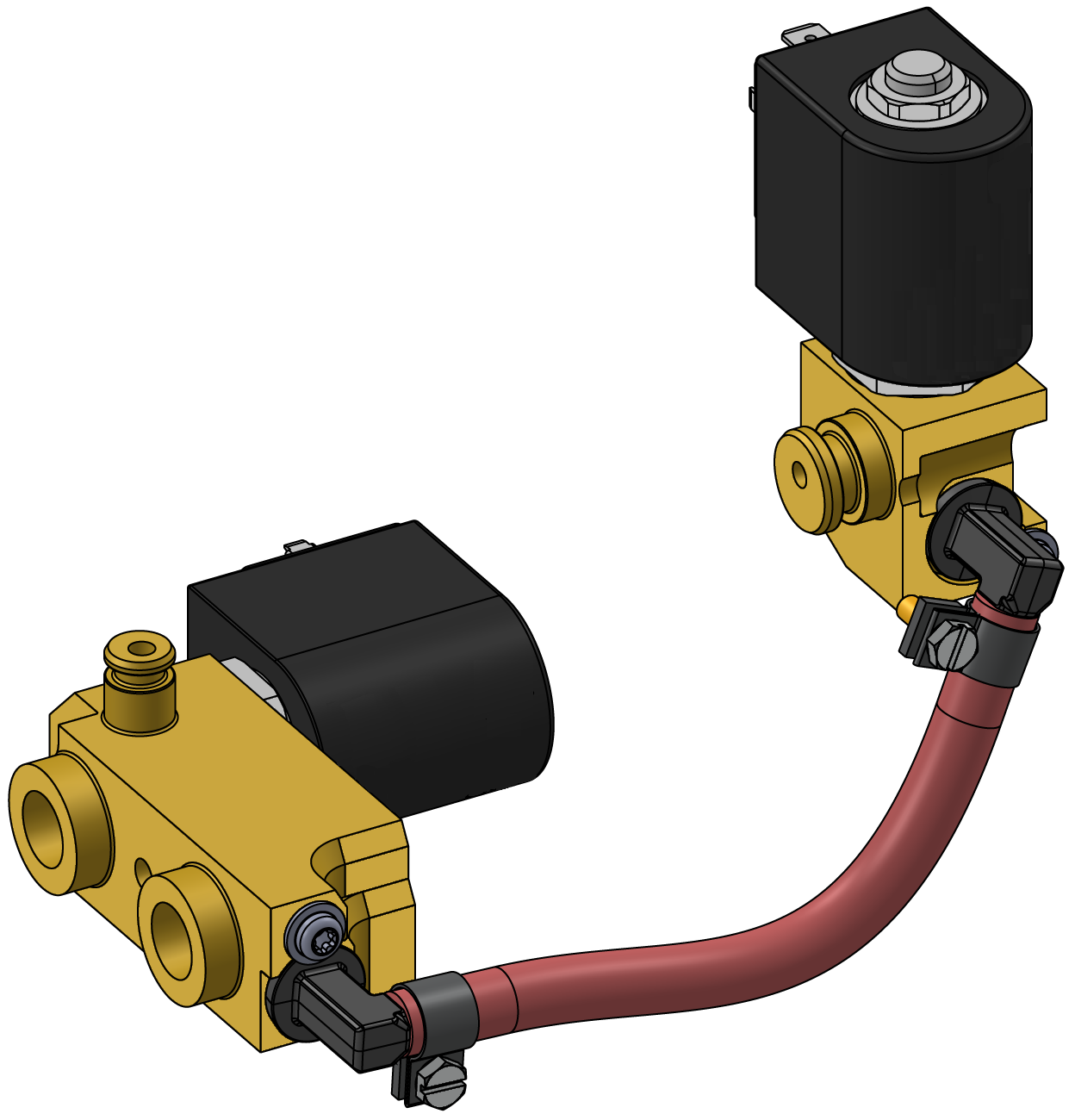

- Uzstādiet moduli (ZGM-X, T29690) ar saistītajiem komponentiem dzesēšanas ūdens modulī (KWM-Z) (Zīm.) (Zīm.).
- Nostipriniet moduli (ZGM-X) pie ierīce aizmugurējās sienas ar skrūvi (B3061951).

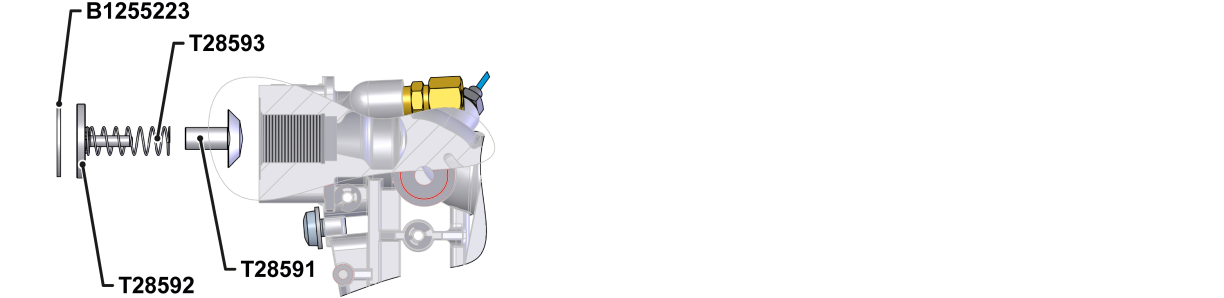

Uzstādiet pretvārstu (7.10.)
- Uzstādiet pretvārstu komponentus pie ostas IESL. (OUT) un nostipriniet tos ar drošības gredzenu (zīm.).
- Atkārtoti uzstādiet gaisa kanāla vāku. Nostipriniet ar 6 montāžas skrūvēm.
Pievienojiet kabeli un piestipriniet pie tipa plāksnes
- Virziet vārsts kabeli (T29295-X, T21533-X) pa esošo kabeļu siksnu elektriskajā korpusā.
- Pievienojiet vārsta kabeli ierīces dēlim (GIF-61):
- YV 4 (T21533-X) → X52.2 (GIF-61)
- YV 5 (T29295-X) → X52.3 (GIF-61)
- Nomainiet noņemtās kabeļu saites ar jaunām.
- Reizes uz augšu priekšā un nodrošināt 2x Torx skrūves.
- Stick uz Type plāksnes (T19277):
- uz ierīce aizmugurējās sienas
- priekšējo durvju iekšējā pusē
- īsajā rokasgrāmatā (O8402-X)
Pārbaudīt hermētiskumu / funkcija
- Atkārtoti uzstādīt ārējos hidrauliskos savienojumus uz Priekš. (OUT) un Atpakaļplūsma (IN).
- Pievienojiet saspiestais gaiss padevi (AIR_IN savienojums).
- Pievienojiet dzesēšanas ūdens padevi (savienojums C).
- Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
-
Ieslēgt ierīce, izmantojot I/O pogu (
), pārbaudiet ierīce sasprindzinājumu un funkcija.
izslēgt un instalēt vākus
-
Izslēgt ierīci, izmantojot I/O pogu ().
- Ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
- Izslēgt galvenais slēdzis (QS 1).
- Atkārtoti piestipriniet vāciņus no ierīce (→Atvērt ierīce).
