T29745-X: Aanvullende uitrusting_ZN
doel
Achteraf inbouwen van extra uitrusting ZN
kwalificatie
vakkundig personeel
Materiaal
| Pos. | Aanduiding | Artikel | T29745-1 | T29745-2 |
| 01 | koperen module ZNM | T29473 | 1 | 1 |
| 02 | O-ring 17x2 - FPM | T21638 | 2 | 2 |
| 03 | O-ring 25x2 - FPM | T28708 | 1 | 1 |
| 04 | Dichting 29x29x1,5 | T16683 | 1 | 1 |
| 05 | kabel X52.4 (YV 5) | T21533-5 | 1 | 1 |
| 06 | drukstuk 26x29 - PPS | T29068 | 1 | 1 |
| 07 | Dichting FPM | T23381 | 1 | 1 |
| 08 | Drukveer 10,2x0,7x23,75 | T28832 | 1 | 1 |
| 09 | Van klep naar ventiel | T23379 | 1 | 1 |
| 10 | slangleiding DN10x600 | T29525 | 1 | 1 |
| 11 | O-ring 11,91x2,62 - FPM | T23016 | 1 | 1 |
| 12 | Torx-schroef M6x8 | B3061951 | 3 | 3 |
| 13 | roestvrijstalen module VLM | T29444 weg | 1 | 1 |
| 14 | Dichting 35x38x1 - PTFE | T29506 | 1 | 1 |
| 15 | roestvrijstalen module VLM 160 °C (AV_1) | T29442-1 | 1 | - |
| 16 | roestvrijstalen module VLM 180 °C (AV_1) | T29442-2 | - | 1 |
| 17 | zeshoekige schroef M6x18 | T29509 | 4 | 4 |
| 18 | kabel X32.3 (M 9) | T23778-11 | 1 | 1 |
| 19 | kabelbinder | T14121 | 6 | 6 |
| 20 | Typeplaatje | T19277 | 3 | 3 |
Benodigd materiaal
- Torx-schroevendraaier
- Steeksleutel
- Kruisschroevendraaier
- Inbussleutel
- Heteluchtventilator
pocedure
LET OP!
Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:
Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.
Afkoelen en legen
- Tik op het basisbeeldscherm op de functieknop (
).- Het apparaat koelt af tot de temperatuur lager is dan de afkoeltemperatuur. Het apparaat wordt vervolgens uitgeschakeld.
- Draai de schroefplug bij de aansluiting voor aftappen (G) langzaam los totdat het apparaat drukloos is. Dit voorkomt vloeistofspatten.
- Plaats de opvangbak onder de aansluiting.
- Verwijder de plug en laat het medium weglopen.
- Na het volledig legen plaatst u de schroefplug opnieuw.
Verbindingen uitschakelen en verwijderen
- De hoofdschakelaar uitschakelen (QS 1), de stekker eruit trekken.
- Verwijder de koelwatertoevoer (aansluiting C).
- Alle externe hydraulische aansluitingen op de Voorloop (OUT) en Terugloop (IN)
- Voor apparaten met een serienummer tot 2413-nnn: verwijder de tussenliggende adapter
De hoezen verwijderen en de voorkant openen
- Verwijder de hoezen van het apparaat (→Apparaat openen).
- Open de voordeur en vouw de voorkant helemaal naar beneden door de twee Torx-schroeven los te draaien.
- Verwijder de volledige afdekking van het bovenste luchtkanaal. Hiervoor draait u 6 bevestigingsschroeven los en verwijdert u ze.
Koperen module installeren (ZNM)
LET OP!
Schroefverbindingen zijn afgedicht met schroefdraadafdichtmiddel en komen daardoor langzaam los. Anders bestaat het gevaar dat de schroefaansluiting wordt beschadigd (bijvoorbeeld door de schroefkop eraf te scheuren). Daarom:
- Warm de kleefstof indien mogelijk vooraf op
- Demonteer de koelwatermodule (KWM-Z) en leg deze opzij.

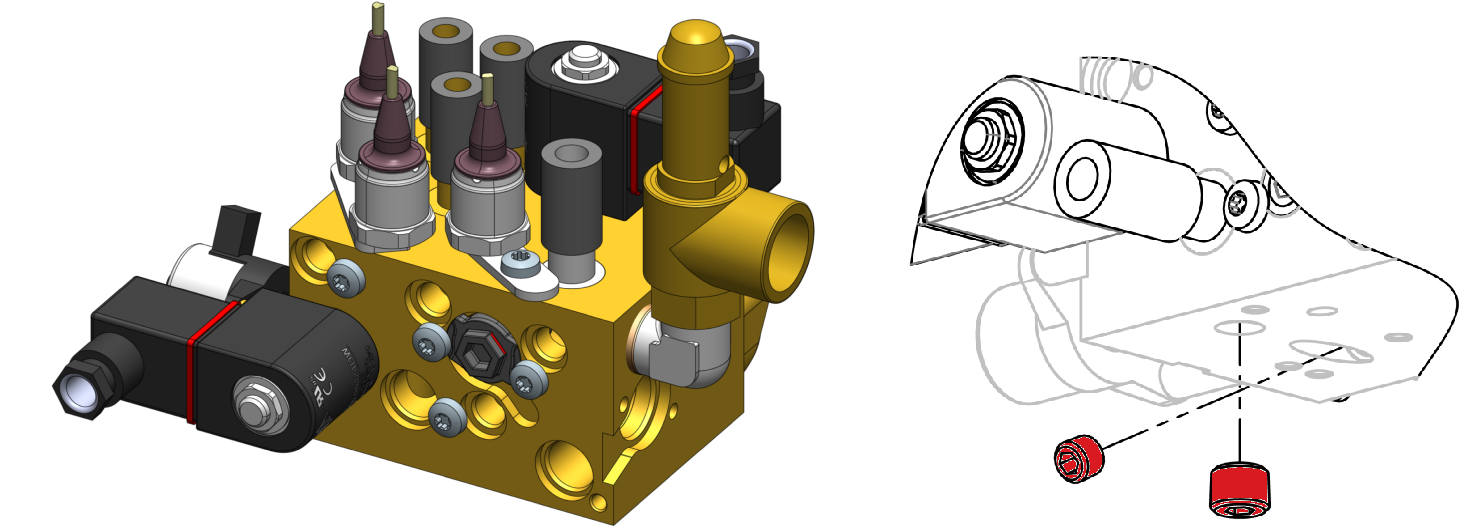

- Verwijder twee plugschroeven aan de onderkant van de koelwatermodule, zoals afgebeeld.

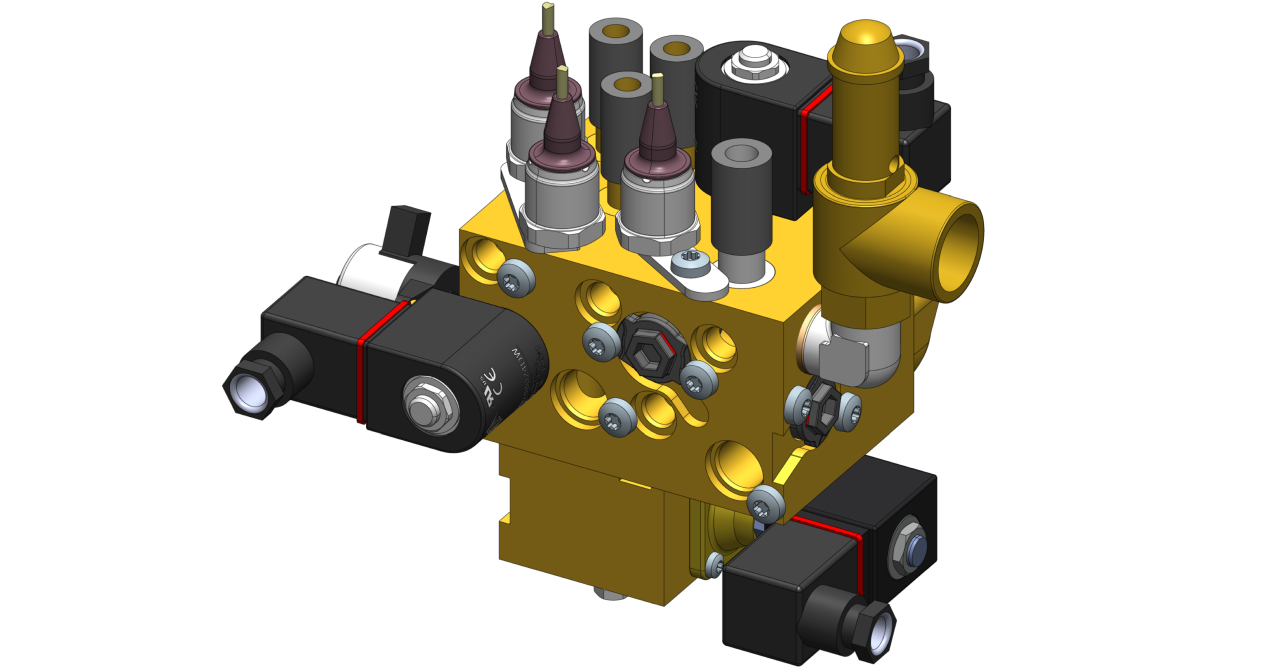

- Installeer de koperen module (ZNM, T29473) inclusief bijbehorende componenten zoals afgebeeld op de onderkant van de koelwatermodule (KWM-Z).
- Installeer de koelwatermodule opnieuw en installeer deze (KWM-Z).
Roestvrijstalen module installeren (VLM, AV_1)

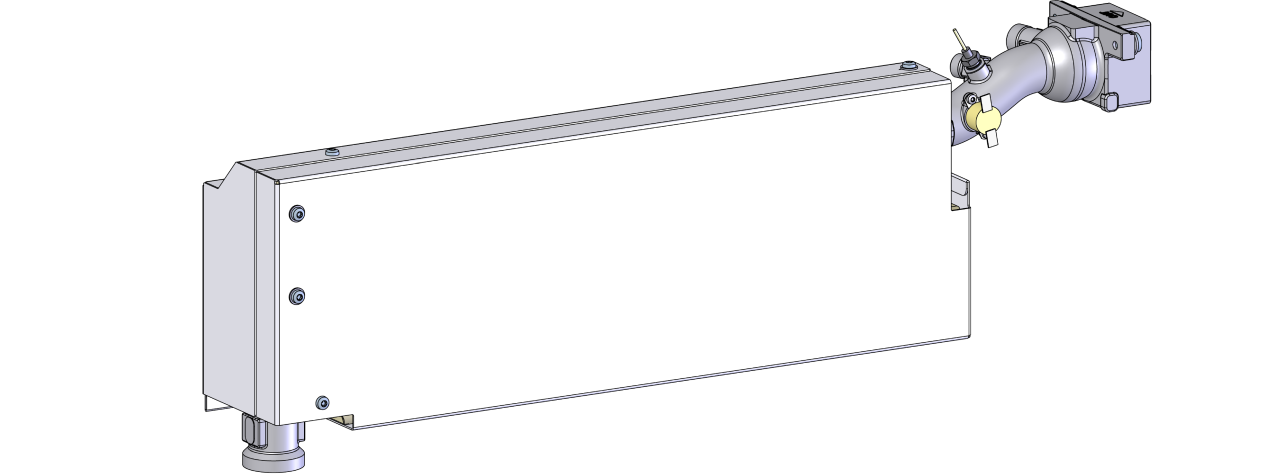

- Verwijder de verwarmingsmodule (EHM) en leg deze opzij.
- Verwijder de roestvrijstalen module (VLM) die al op de verwarmingsmodule (EHM) is geïnstalleerd. Deze module is niet langer nodig.

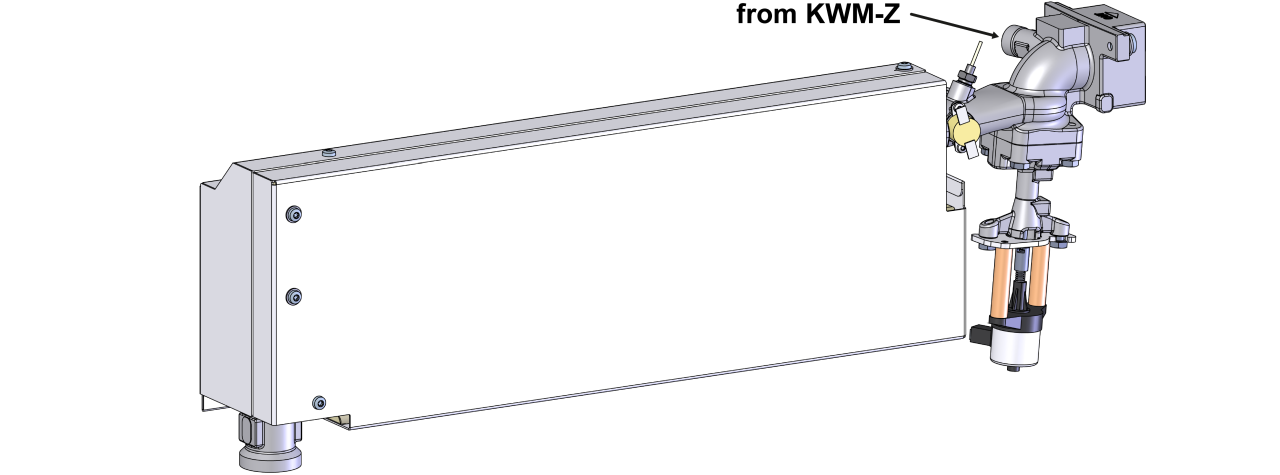

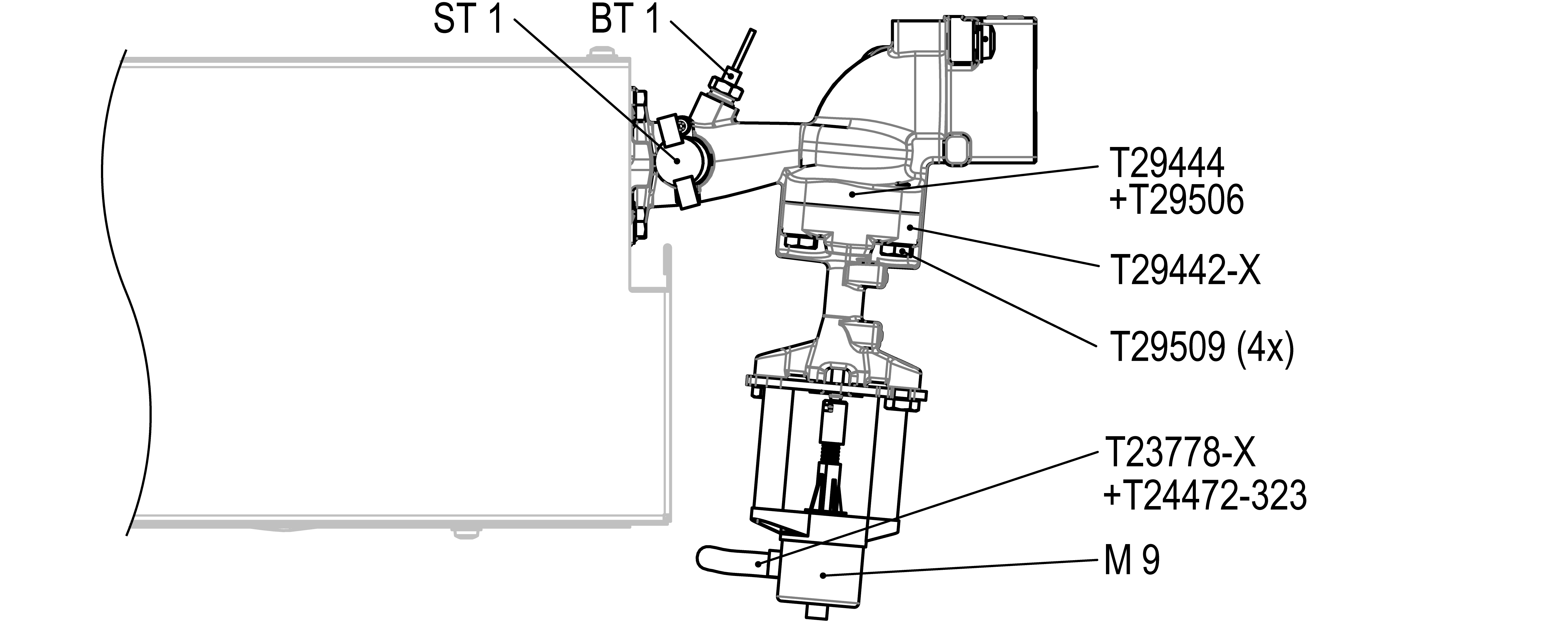

- Installeer de roestvrijstalen module (VLM, T29442-X, T29444) inclusief bijbehorende componenten op de verwarmingsmodule (EHM) zoals afgebeeld.
- Breng de temperatuursensor (BT_1), thermostaat (ST_1) en slangaansluiting (bypass) over naar de nieuwe roestvrijstalen module.
- Installeer de verwarmingsmodule (EHM) opnieuw en installeer deze.
- Sluit de DN10-slangleiding (T29525) van de koelwatermodule (KWM-Z) aan op de roestvrijstalen module (VLM) en draai deze vast.
- Plaats de luchtkanaalafdekking opnieuw met 6x bevestigingsschroeven.
Sluit de kabel aan en plak deze op het typeplaatje
- Leid de ventielkabel (T21533-5, T23778-11) langs de bestaande kabelboom naar de elektrische behuizing.
- Sluit de ventielkabel aan op het apparaatbord (GIF-61):
- YV 11 (T21533-5) → X52.4 (GIF-61)
- M 9 (T23778-11) → X32.2 (GIF-61)
- Vervang verwijderde kabelbinders door nieuwe.
- Vouw de voorkant omhoog en zet 2x Torx-schroeven vast.
- Plak het typeplaatje (T19277) erop:
- op de achterwand van het apparaat
- aan de binnenzijde van de voordeur
- in de beknopte handleiding (O8402-X)
Controleer de dichtheid en functie
- Installeer de externe hydraulische aansluitingen op de Voorloop (OUT) en Terugloop (IN) opnieuw
- Sluit de koelwatertoevoer aan (aansluiting C).
- Steek de stekker in het stopcontact en schakel de hoofdschakelaar inschakelen (QS 1).
-
Het apparaat inschakelen met de I/O-knop (
), controleer de dichtheid en functie van het apparaat.
Hoezen uitschakelen en installeren
-
Het apparaat uitschakelen met de I/O-knop ().
- Het apparaat wordt uitgeschakeld en, indien nodig, gekoeld en drukloos.
- De hoofdschakelaar uitschakelen (QS 1).
- Bevestig de covers opnieuw van het apparaat (→Apparaat openen).
