T29263-X: Dodatna oprema_ZG
namen
Nadgradnja dodatne opreme ZG
kvalifikacija
strokovno osebje
Material
| Poz | Imenovanje | Predmeti | T29263-1 | T29263-2 | T29263-3 | T29263-4 |
| 01 | medenina modul ZGM-X | T29690 | 1 | 1 | 1 | 1 |
| 02 | vijačenje 6i-1/8 - Ms | T21203 | 1 | 1 | 1 | 1 |
| 03 | Kegel 19,6x19,5 | T28591 | 1 | 1 | 1 | 1 |
| 04 | Bolt 23,8x19,5 | T28592 | 1 | 1 | 1 | 1 |
| 05 | Kompresijska vzmet 8,63x0,63x35 - A2 | T28593 | 1 | 1 | 1 | 1 |
| 06 | Zaklepni obroč 25x1,2 - A4 | B1255223 | 1 | 1 | 1 | 1 |
| 07 | O-obroč 7,5x2 - FPM | T28662 | 3 | 3 | 3 | 3 |
| 08 | O-obroč 11,9x2,6 - FPM | T23016 | 1 | 1 | 1 | 1 |
| 09 | Torx vijak M6x8 - A2 | B3061951 | 1 | 1 | 1 | 1 |
| 10 | cev linija DN3x570 | T28636 | 1 | 1 | - | - |
| 11 | cev linija DN8x840 | T29339 | - | - | 1 | 1 |
| 12 | kabel X52.2 1,3 m | T21533-11 | 1 | 1 | - | - |
| 13 | kabel X52.2 1,85 m | T21533-8 | - | - | 1 | 1 |
| 14 | Dichtung 29x29x1,5 | T16683 | 2 | 2 | 2 | 2 |
| 15 | kabel X52.3, 1,3 m | T29295-1 | 1 | 1 | - | - |
16 | kabel X52.3, 1,85 m | T29295-2 | - | - | 1 | 1 |
| 17 | O-obroč 17x2 - FPM | T23523 | 1 | - | 1 | - |
| 18 | O-obroč 25x2 - FPM | T28709 | 1 | - | 1 | - |
| 19 | Pokrovi 88x41,5x5 | T28964 | 1 | - | 1 | - |
| 20 | čep vijak 1/8 - Ms | T15568 | - | 1 | - | 1 |
| 21 | Tipska tablica | T19277 | 3 | 3 | 3 | 3 |
Potreben material
- Torx izvijač
- odprti ključ
- Križni izvijač
- Klešče za varnostni obroč
- puhalo vročega zraka
- Tesnilna masa z navojem (npr. Tekoče tesnilo Loctite 620)
ravnanje
POZOR!
Delo z naprava zahteva poznavanje varnostnih navodil in kratka navodila. Zato:
Pred začetkom dela natančno preberite varnostna navodila in kratka navodila. Osnovna zahteva za varno delo je skladnost z vsemi varnostnimi navodili in skrbno ukrepanje usposobljenega strokovno osebje za preprečevanje nesreč, ki vključujejo telesne poškodbe in premoženjsko škodo.
ohladiti in praznjenje
- Na osnovni zaslon tapnite funkcija gumb (
). - Na osnovni zaslon tapnite funkcija gumb (
).- Naprava se ohladi in izprazni kalup, preden ga izklopi.
Preverite tlak in izklopite
- Izberite [Prikaz] > [Dejanske Vrednosti] > [Sistemski Tlak].
- Sistemski tlak mora prikaz 0,0 (± 0,1) bar.
- Tlak, ki ga prikazuje manometer, mora biti 0,0 (+0,3) bar.
- Izklopite glavno stikalo (QS 1), izvlecite napajalni vtič.
Odstranjevanje povezav in pokrovov
POZOR!
Vijačni priključki so zatesnjeni z navojno tesnilno maso in se zato počasi sproščajo. V nasprotnem primeru obstaja nevarnost, da bo vijačna povezava poškodovana (npr. Odtrganje glave vijaka). Zato:
- Če je mogoče, predhodno ogrejte lepilno spojino
- Vsi zunanje hidravlične povezave na Dotok (OUT) in Povratni tek (V).
- Za naprave s serijska številka do 2413-nnn: Odstranite vmesni adapter.
- Odstranite pokrove iz naprava (→Odprite naprava).
- Odprite vhodna vrata in sprednjo stran popolnoma zložite tako, da sprostite dva Torx vijaka.
- Odstranite celoten zgornji pokrov zračnega kanala. Če želite to narediti, odvijte in odstranite 6 pritrdilnih vijakov.
Namestite cev linijo

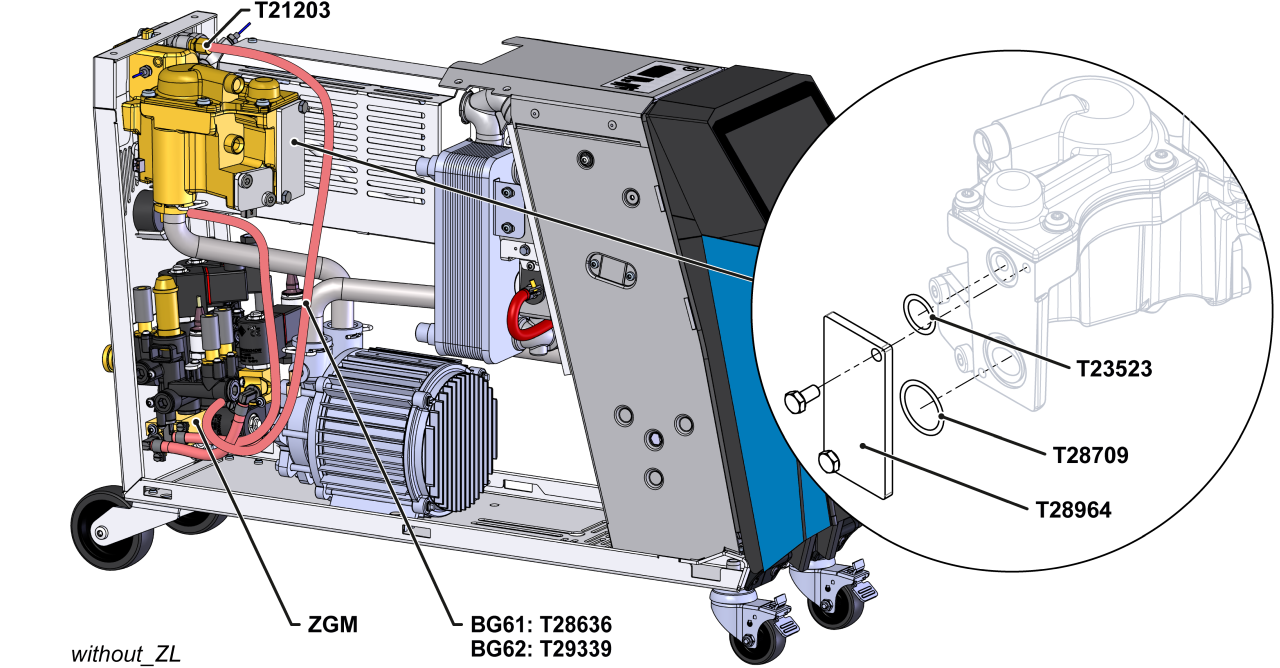

- Naprava brez dodatne opreme ZL:
- Odstranite cev DN3 med modulom za prenos toplote (WTM) in modulom hladilna voda (KWM-Z). Ta vrstica ni več potrebna.
- Zamenjajte Pokrovi in O-obroče (T28964, T23523, T28709) z obstoječimi komponentami na modulu za prenos toplote (WTM).
- Odstranite tesnilni vijak na grelnem modulu (EHM). Namestite novo vijačno povezavo (T21203) s tesnilnim Navoj.

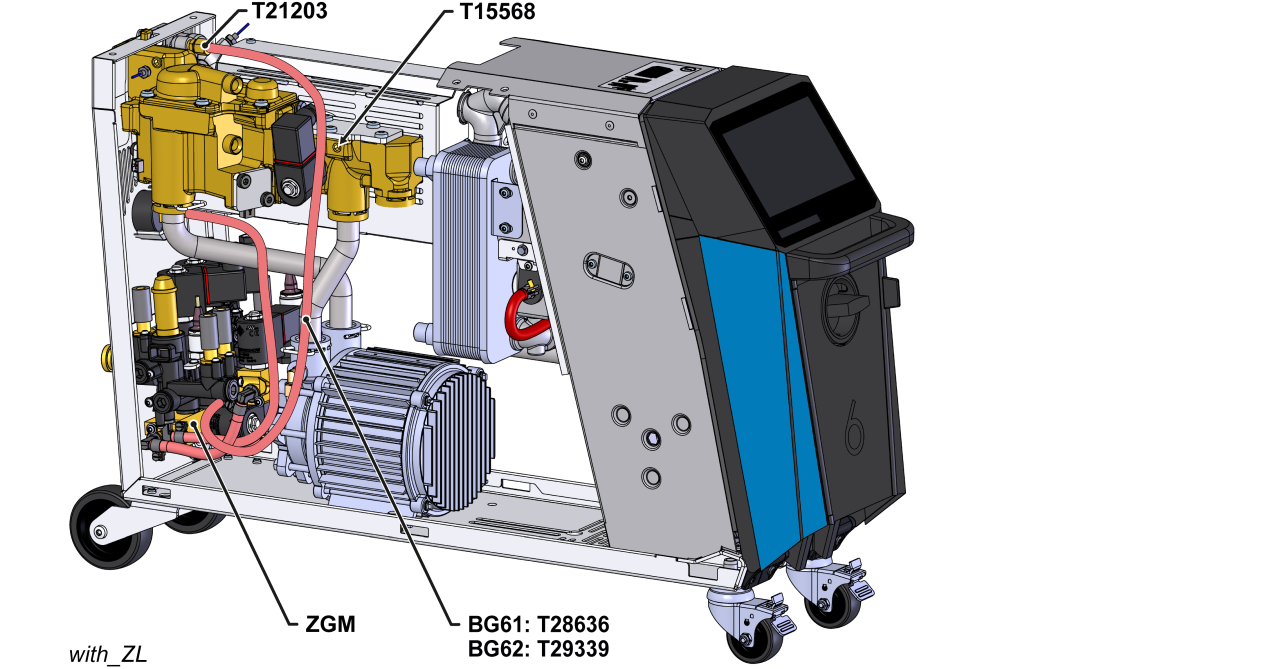

- naprava z dodatno opremo ZL:
- Odstranite cev DN3 med modulom za zaustavitev puščanja (ZLM) in modulom hladilna voda (KWM-Z). Linija ni več potrebna
- Odstranite vijak na modulu za uhajanja stop (ZLM). Namestite nov vijačni čep (T15568) s tesnilnim Navoj
- Odstranite že sestavljeni modul (ZLM-1) iz modula hladilna voda. Ta modul ni več potreben.
- Namestite novo cev DN3 med modulom za hladilna voda (KWM-Z) in grelnim modulom (EHM).
- HB-100/140/160Z61 → T28636
- HB-100/140/160Z62 (4T/4S) → T29339
- Izbruhnite odprtine (AIR IN, AIR OUT) na zadnji steni enote.
- Če je potrebno: Perforirana območja obdelajte s kovinskim dletom in kladivom.

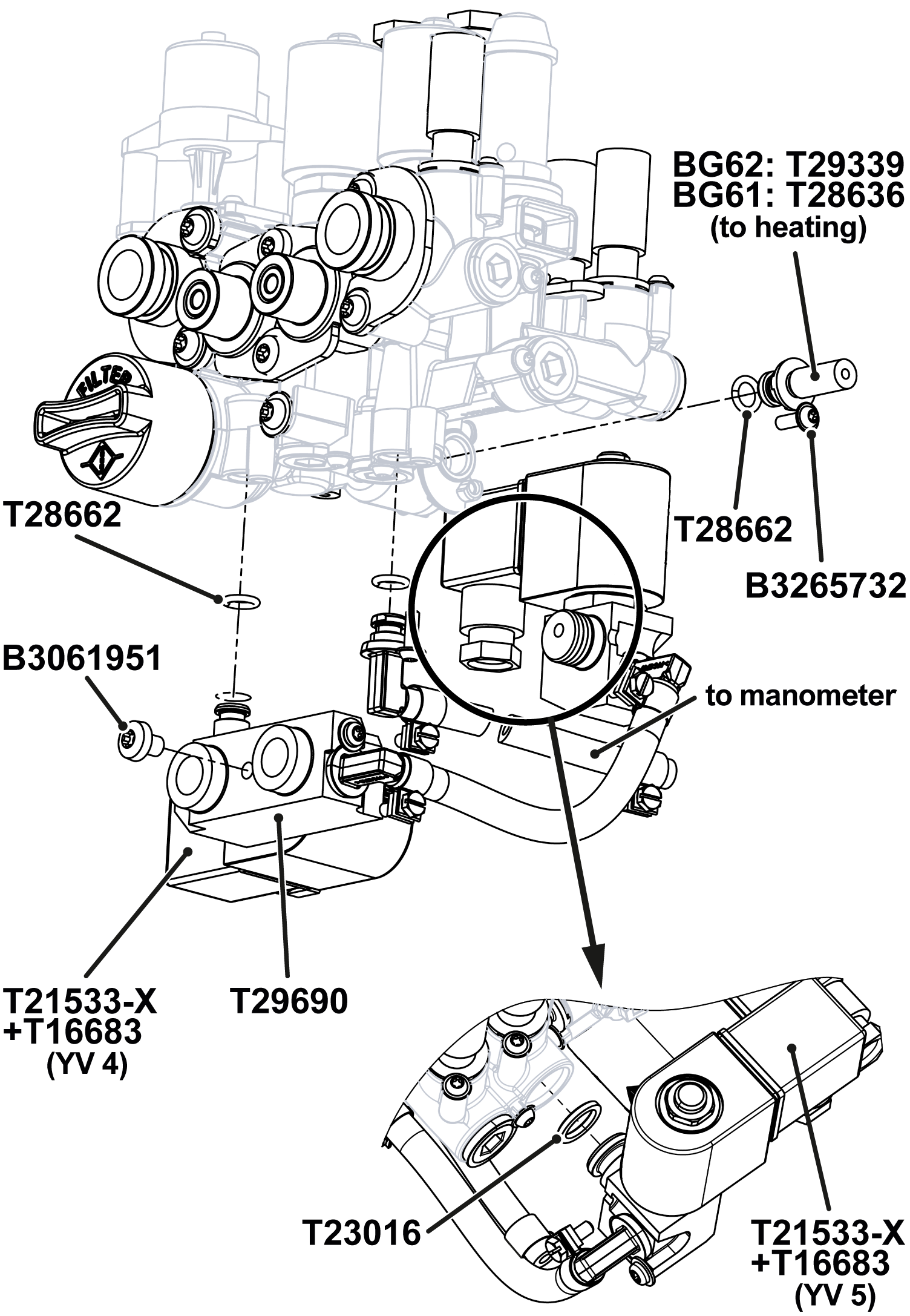

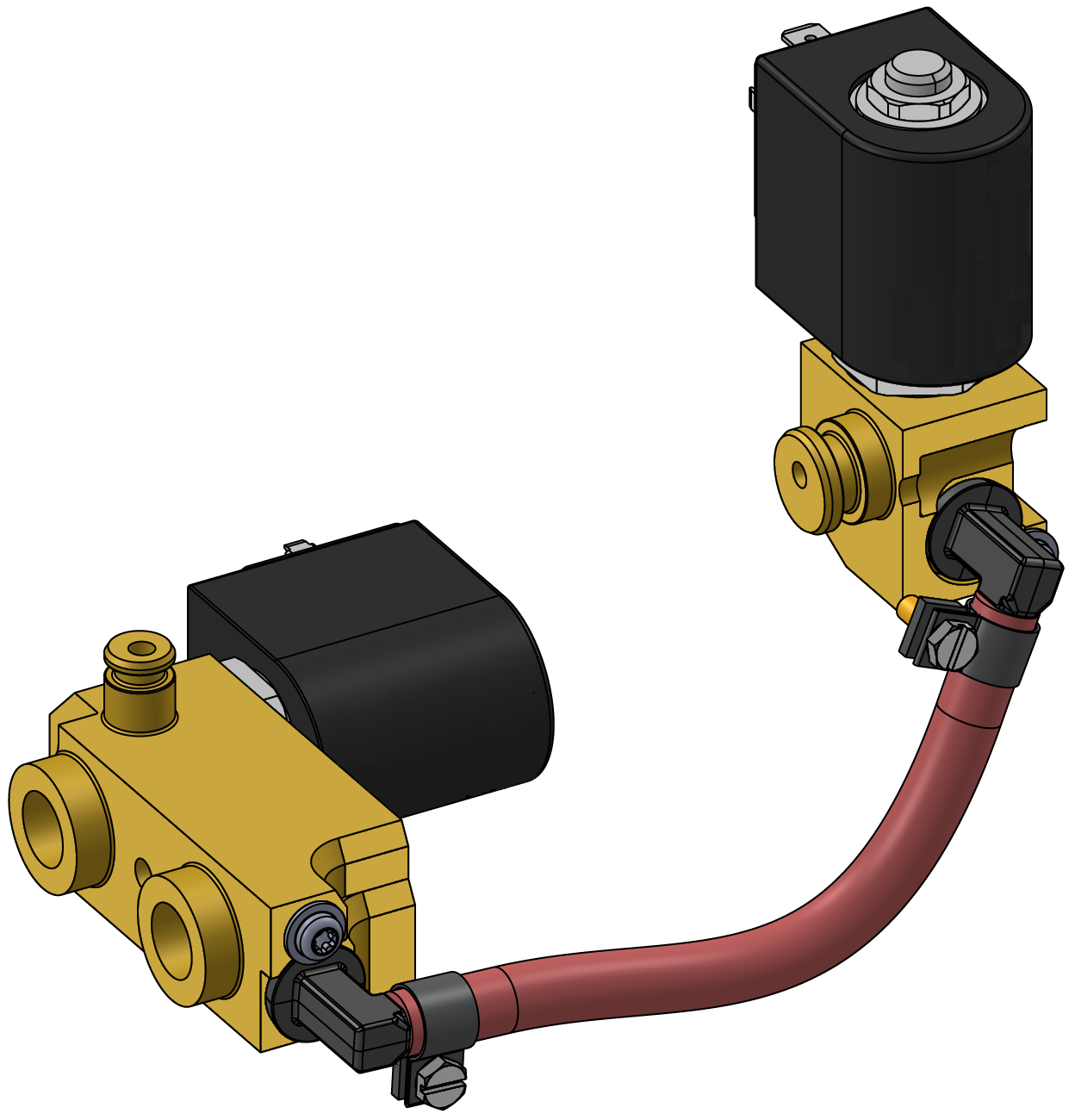

- Namestite modul (ZGM-X, T29690) s pripadajočimi komponentami na modulu hladilna voda (KWM-Z) (sl.).
- Modul (ZGM-X) pritrdite na zadnjo steno naprava z vijakom (B3061951).

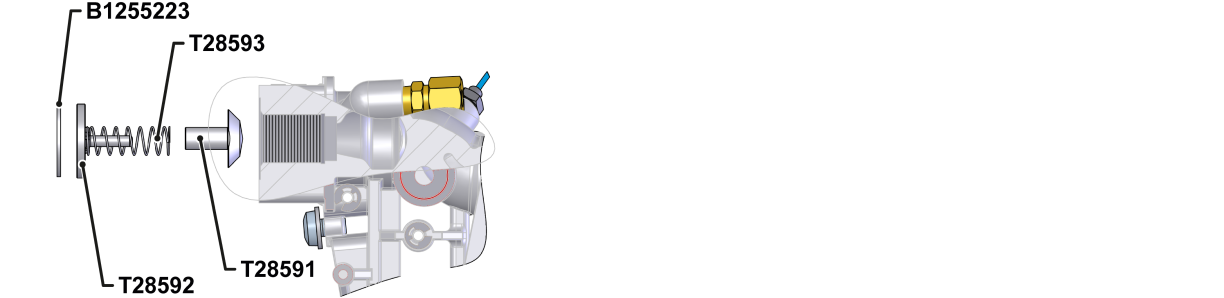

Namestite protipovratni ventil (7.10)
- Namestite komponente ventil na odprtino VKLOP (OUT) in jih pritrdite z varnostnim obročem (sl.).
- Ponovno namestite pokrov zračnega kanala. Zavarujte s 6 pritrdilnimi vijaki.
Priključite kabel in palico na ploščo Tip
- Kabel ventil (T29295-X, T21533-X) usmerite vzdolž obstoječega kabelskega snopa v električno Ohišja.
- Kabel ventil priključite na ploščo naprava (GIF-61):
- YV 4 (T21533-X) → X52.2 (GIF-61)
- YV 5 (T29295-X) → X52.3 (GIF-61)
- Odstranjene kabelske vezi zamenjajte z novimi.
- Zložite spredaj in pritrdite 2x Torx vijake.
- Držite se plošče Tip (T19277):
- na zadnji steni naprava
- na notranja stran vhodnih vrat
- v hitrem vodniku (O8402-X)
Preverite tesnost in funkcija
- Ponovno namestite zunanje hidravlične povezave na Dotok (OUT) in Povratni tek (IN).
- Priključite dovod stisnjen zrak (povezava AIR_IN).
- Priključite dovod hladilna voda (priključek C).
- Priključite vtič in stikalo vklop glavno stikalo (QS 1).
-
Vklop naprava s tipko V/I (
), preverite tesnost in funkcija naprava.
Izklopite in namestite pokrove
-
Vklopite napajanje z gumbom V/I ().
- Naprava se izklopi in po potrebi ohladi in breztlačnost.
- Izklopite glavno stikalo (QS 1).
- Ponovno pritrdite pokrove iz naprava (→Odprite naprava).
