T29745-X: Dodatna oprema_ZN
namen
Nadgradnja dodatne opreme ZN
kvalifikacija
strokovno osebje

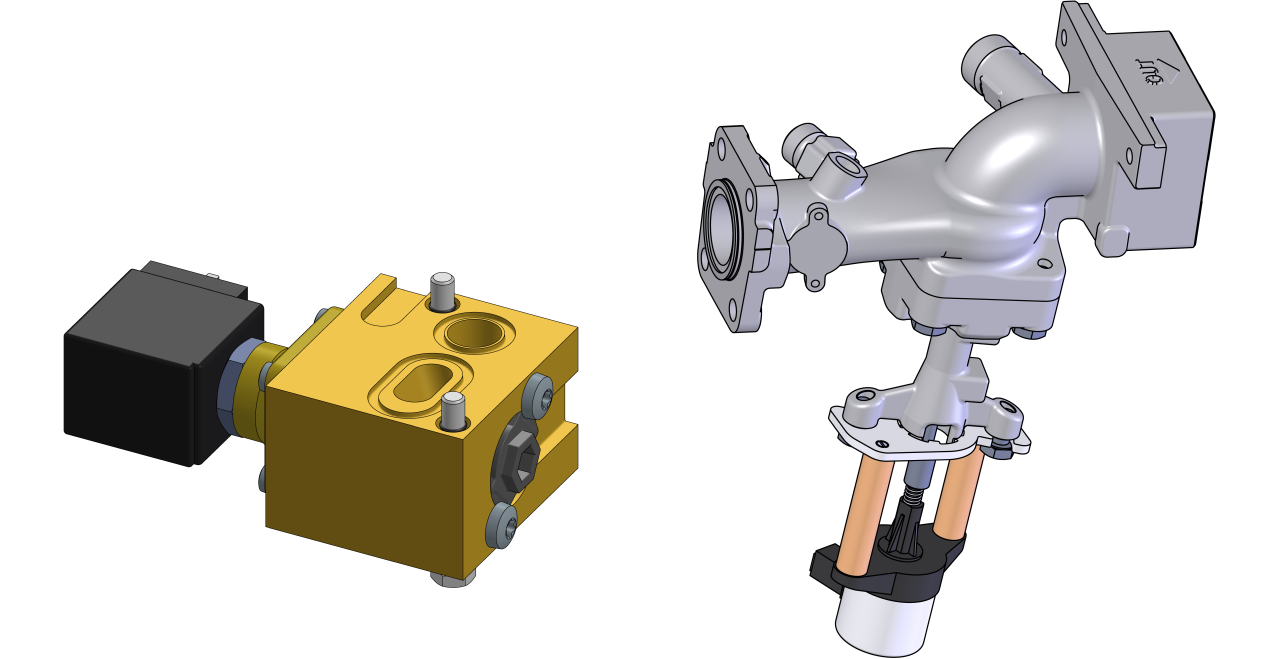

Material
| Pos. | Imenovanje | Predmeti | T29745-1 | T29745-2 |
| 01 | medenina modul ZNM | T29473 | 1 | 1 |
| 02 | O-obroč 17x2 - FPM | T21638 | 2 | 2 |
| 03 | O-obroč 25x2 - FPM | T28708 | 1 | 1 |
| 04 | Dichtung 29x29x1,5 | T16683 | 1 | 1 |
| 05 | kabel X52.4 (YV 5) | T21533-5 | 1 | 1 |
| 06 | tlak kos 26x29 - PPS | T29068 | 1 | 1 |
| 07 | Dichtung FPM | T23381 | 1 | 1 |
| 08 | Kompresijska vzmet 10,2x0,7x23,75 | T28832 | 1 | 1 |
| 09 | Loputa na ventil | T23379 | 1 | 1 |
| 10 | cev linija DN10x600 | T29525 | 1 | 1 |
| 11 | O-obroč 11,91x2,62 - FPM | T23016 | 1 | 1 |
| 12 | Torx vijak M6x8 | B3061951 | 3 | 3 |
| 13 | modul iz nerjavečega jekla VLM | Cesta T29444 | 1 | 1 |
| 14 | Dichtung 35x38x1 - PTFE | T29506 | 1 | 1 |
| 15 | modul iz nerjavečega jekla VLM 160 °C (AV_1) | T29442-1 | 1 | - |
| 16 | modul iz nerjavečega jekla VLM 180 °C (AV_1) | T29442-2 | - | 1 |
| 17 | šesterokotno vijak M6x18 | T29509 | 4 | 4 |
| 18 | kabel X32.3 (M 9) | T23778-11 | 1 | 1 |
| 19 | kabelska vezica | T14121 | 6 | 6 |
| 20 | Tipska tablica | T19277 | 3 | 3 |
Potreben material
- Torx izvijač
- Odprti ključ
- Križni izvijač
- Allen ključ
- Puhalo vročega zraka
ravnanje
POZOR!
Delo z naprava zahteva poznavanje varnostnih navodil in kratka navodila. Zato:
Pred začetkom dela natančno preberite varnostna navodila in kratka navodila. Osnovna zahteva za varno delo je skladnost z vsemi varnostnimi navodili in skrbno ukrepanje usposobljenega strokovno osebje za preprečevanje nesreč, ki vključujejo telesne poškodbe in premoženjsko škodo.
ohladiti in praznjenje
- Na osnovni zaslon tapnite funkcija gumb (
).- Naprava se ohladi, dokler temperatura ni nižja od temperatura ohlajanja. Naprava se nato izklopi.
- Počasi odvijte vijačni čep na odtočnem priključku (G), dokler naprava breztlačnost. To preprečuje tekoče brizge.
- Posodo za zbiranje postavite pod povezavo.
- Odstranite vtič in pustite, da se medij izprazni.
- Po popolnem praznjenju znova namestite vijačni čep.
Izklopite in odstranite povezave
- Izklopite glavno stikalo (QS 1), izvlecite napajalni vtič.
- Odstranite dovod hladilna voda (vrata C).
- Vsi zunanji hidravlični priključki pri Dotok (OUT) in Povratni tek (IN)
- Za naprave s serijska številka do 2413-nnn: Odstranite vmesni adapter
Odstranite pokrove in odprite spredaj
- Odstranite pokrove iz naprava (→Odprite naprava).
- Odprite vhodna vrata in sprednjo stran popolnoma zložite tako, da sprostite dva Torx vijaka.
- Odstranite celoten zgornji pokrov zračnega kanala. Če želite to narediti, odvijte in odstranite 6 pritrdilnih vijakov.
Namestite medeninasti modul (ZNM)
POZOR!
Vijačni priključki so zatesnjeni z navojno tesnilno maso in se zato počasi sproščajo. V nasprotnem primeru obstaja nevarnost, da bo vijačna povezava poškodovana (npr. Odtrganje glave vijaka). Zato:
- Če je mogoče, predhodno ogrejte lepilno spojino
- Razstavite modul hladilna voda (KWM-Z) in pustite v prahi.

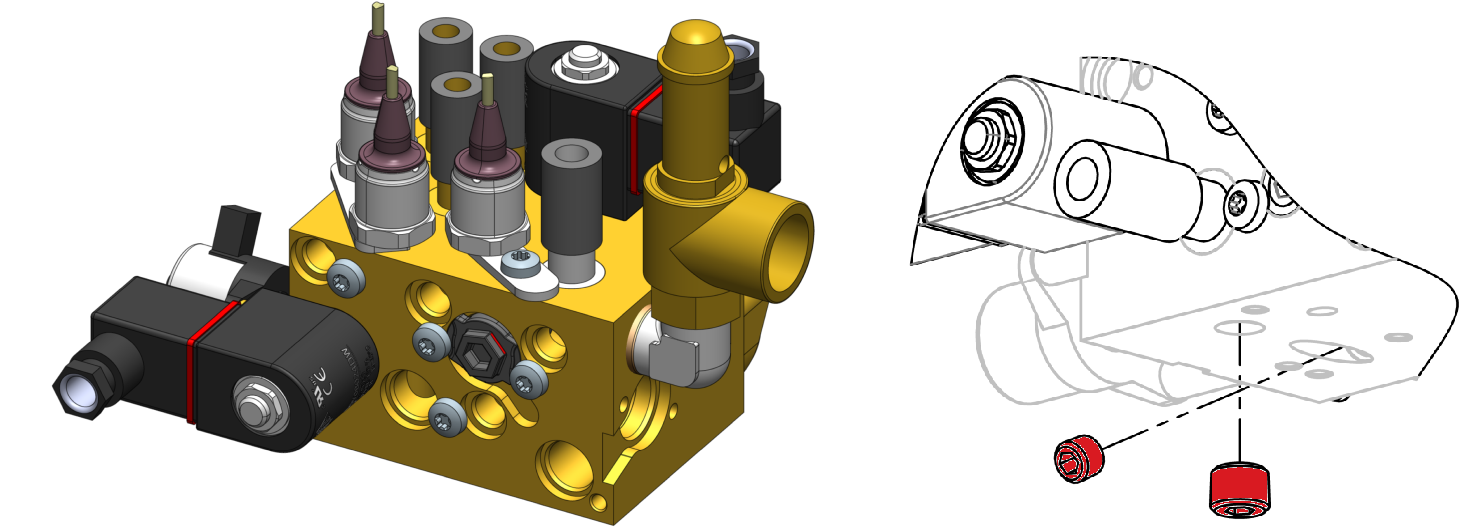

- Odstranite dva vijaka na dnu modula hladilne vode, kot je prikazano.

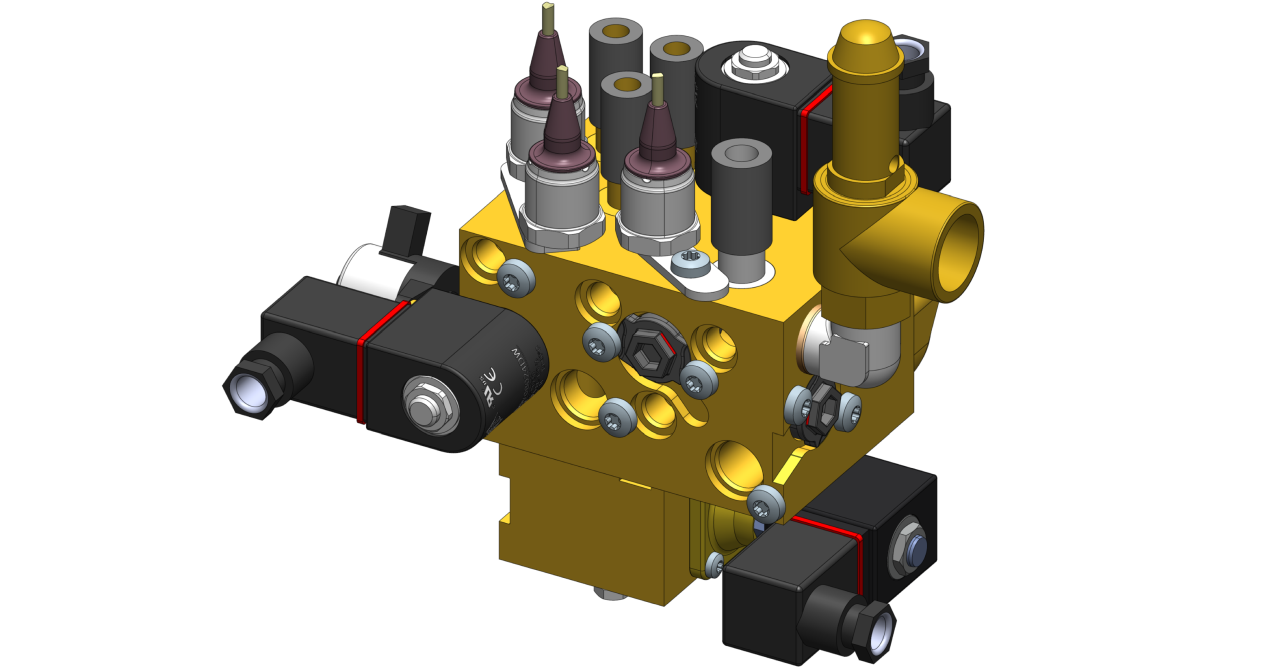

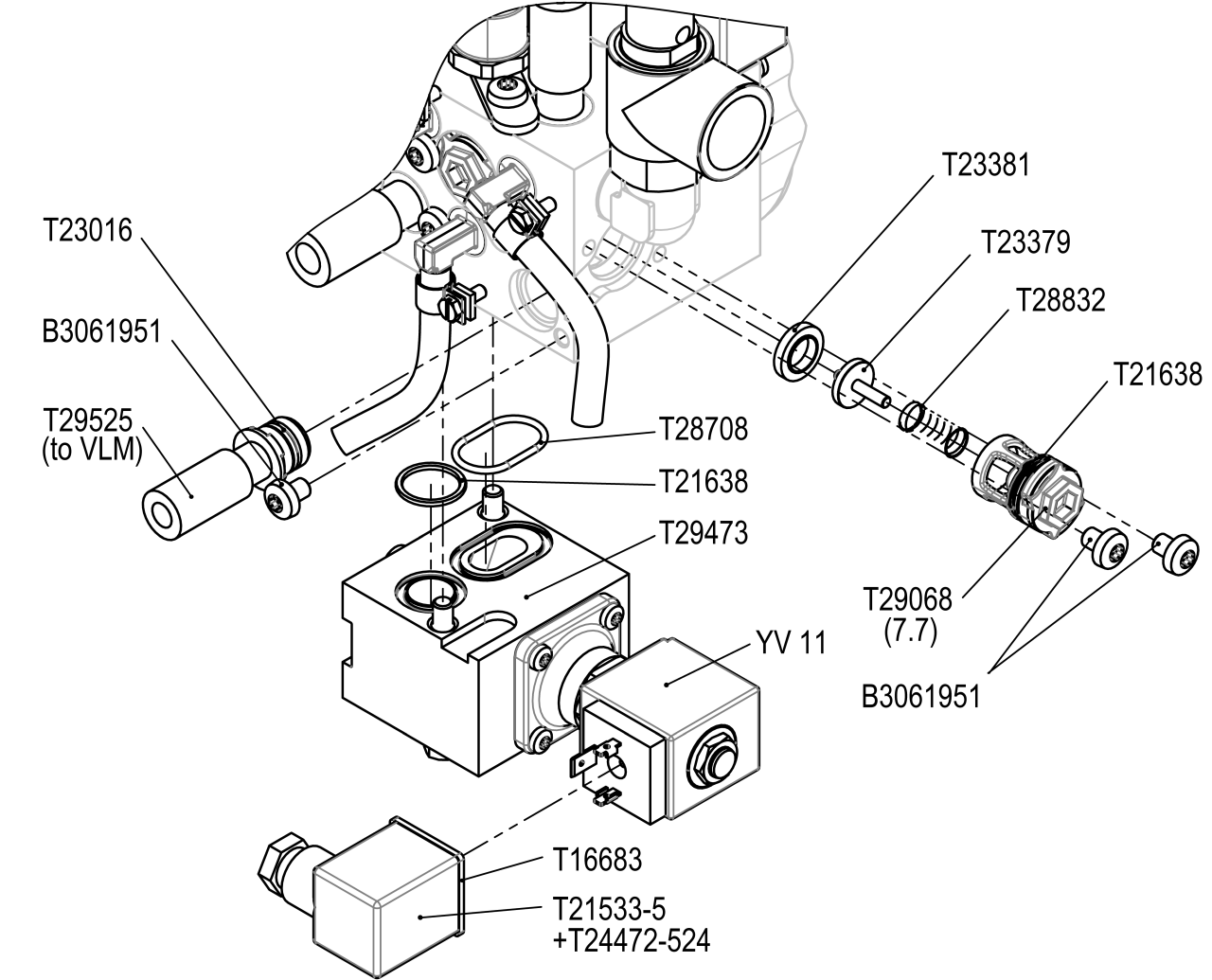

- Namestite medeninasti modul (ZNM, T29473), vključno s pripadajočimi komponentami, kot je prikazano na spodnji strani modula hladilna voda (KWM-Z).
- Ponovno namestite in namestite modul hladilna voda (KWM-Z).
Namestite modul iz nerjavečega jekla (VLM, AV_1)

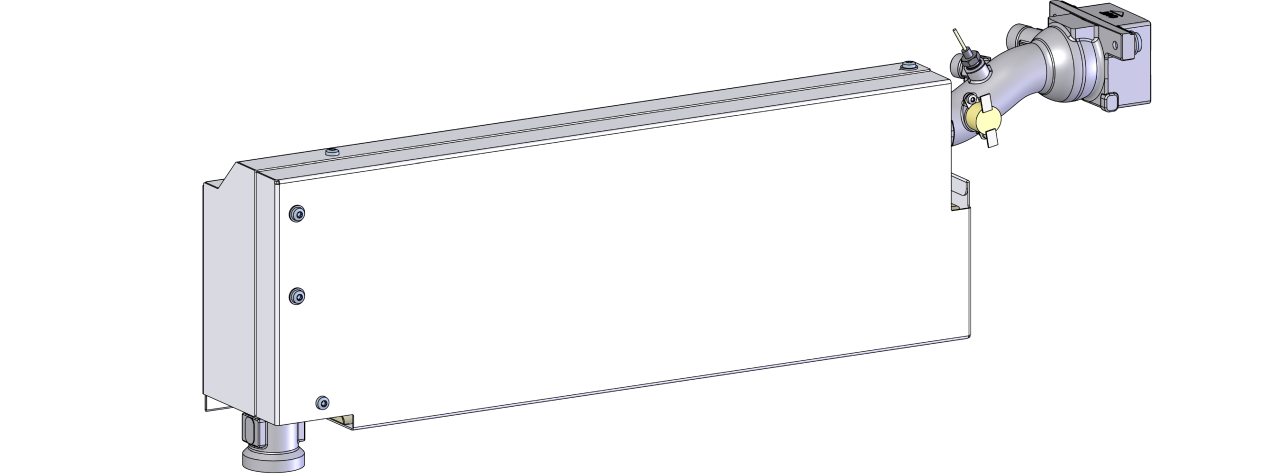

- Odstranite grelni modul (EHM) in ga pustite na stran.
- Odstranite modul iz nerjavečega jekla (VLM), ki je že nameščen na ogrevalnem modulu (EHM). Ta modul ni več potreben.

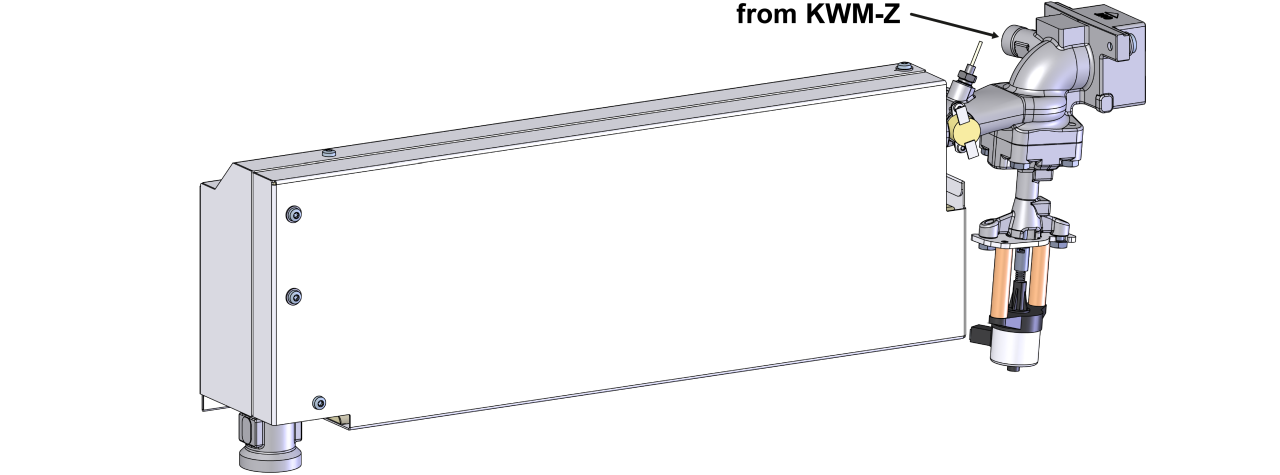

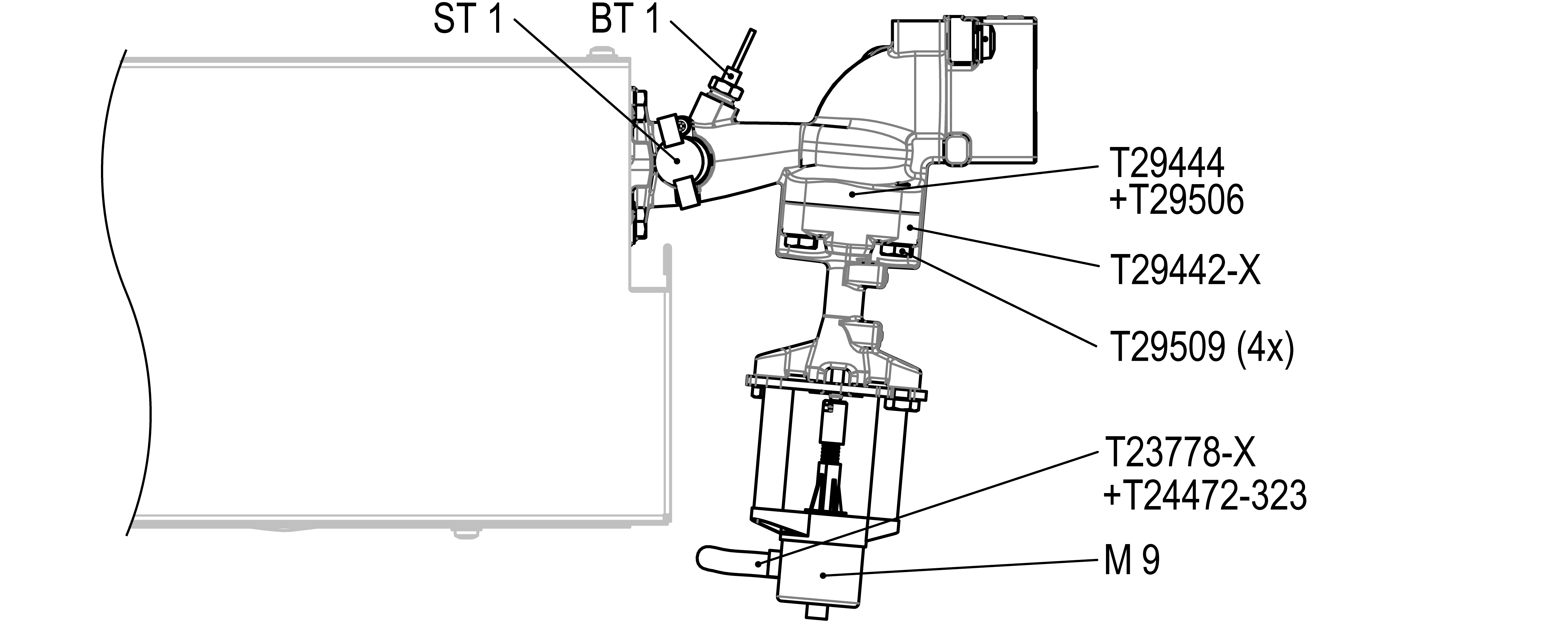

- Namestite modul iz nerjavečega jekla (VLM, T29442-X, T29444), vključno s pripadajočimi komponentami na grelni modul (EHM), kot je prikazano.
- Prenesite temperaturni senzor (BT_1), termostat (ST_1) in cevni priključek (bypass) na nov modul iz nerjavečega jekla.
- Ponovno namestite in namestite grelni modul (EHM).
- Priključite cev DN10 (T29525) iz modula hladilna voda (KWM-Z) na modul iz nerjavečega jekla (VLM) in zategnite.
- Ponovno namestite pokrov zračnega kanala s 6x pritrdilnimi vijaki.
Priključite kabel in palico na ploščo Tip
- Kabel ventil (T21533-5, T23778-11) usmerite vzdolž obstoječega kabelskega snopa v električno Ohišja.
- Kabel ventil priključite na ploščo naprava (GIF-61):
- YV 11 (T21533-5) → X52.4 (GIF-61)
- M 9 (T23778-11) → X32.2 (GIF-61)
- Odstranjene kabelske vezi zamenjajte z novimi.
- Zložite spredaj in pritrdite 2x Torx vijake.
- Držite se plošče Tip (T19277):
- na zadnji steni naprava
- na notranja stran vhodnih vrat
- v hitrem vodniku (O8402-X)
Preverite tesnost in funkcija
- Ponovno namestite zunanje hidravlične povezave na Dotok (OUT) in Povratni tek (IN)
- Priključite dovod hladilna voda (priključek C).
- Priključite vtič in stikalo vklop glavno stikalo (QS 1).
-
Vklop naprava s tipko V/I (
), preverite tesnost in funkcija naprava.
Izklopite in namestite pokrove
-
Vklopite napajanje z gumbom V/I ().
- Naprava se izklopi in po potrebi ohladi in breztlačnost.
- Izklopite glavno stikalo (QS 1).
- Ponovno pritrdite pokrove iz naprava (→Odprite naprava).
