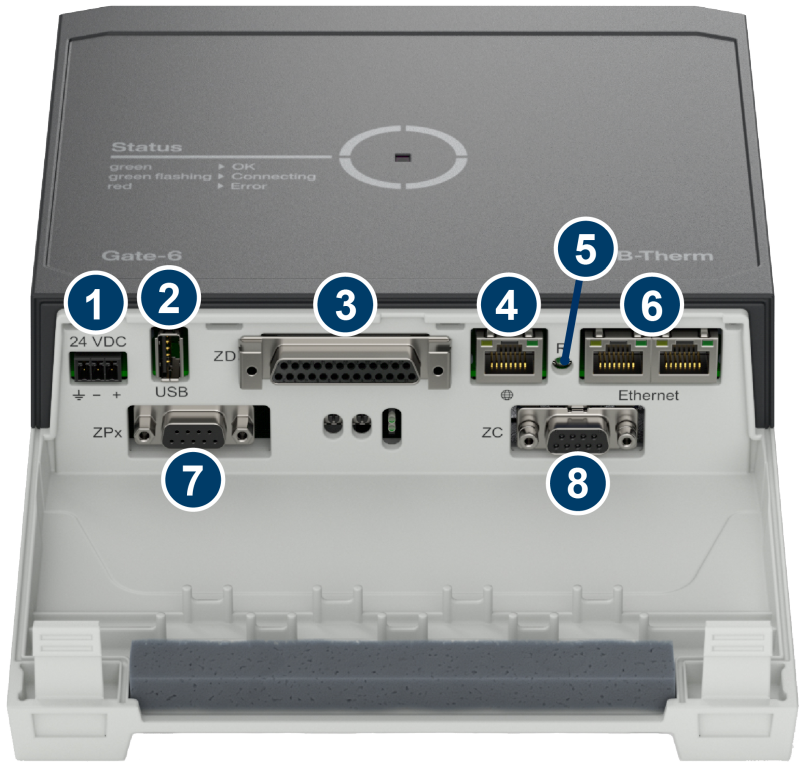

Gate-6 bağlantı noktaları
1 | 24 VDC | Güç kaynağı 24 VDC +/ -10% ('+' = 24 VDC; '-' = 0 VDC; '' = EMC amaçları için fonksiyonel toprak) |
2 | USB | Servis amacıyla USB-A |
3 | ZD | Seri Veri 20 mA, RS-232, RS-422/485arayüzü. Buraya tıklayın... 1 25 pinli Sub-D soket |
4 |
| Ethernet ext.(İnternet erişimi) 1 soket RJ-45 |
5 | R | Sıfırlama düğmesi (ağ ayarını sıfırla) |
6 | Ethernet | arayüzü OPC UA (EUROMAP 82.1, Release 1.01). Thermo-6 sıcaklık kontrol ünitelerini bağlamak için, Gate-6 başına 16'ya kadar. Buraya tıklayın... 2 soketli anahtar RJ-45 |
7 | ZP | Seri Veri Profibus-DParayüzü. Sıcaklık kontrol ünitelerini bağlamak için, 4'e kadar. Buraya tıklayın... 1 9 pinli Sub-D 9 pim soket |
8 | ZC | Seri Veri CAN-Bus / CANopenarayüzü. Buraya tıklayın... 1 9 pinli Sub-D 9 pim soket |
