T29745-X：附加设备_ZN

目的

改装附加设备 ZN

资格

专业人员

材质

所需材料

• 梅花螺丝刀
• 开口扳手
• 十字螺丝刀
• 艾伦扳手
• 热风机

继续执行步骤

冷却并清空

• 在 “基本” 屏幕上，点按功能按钮 ()。
  • 设备冷却直到温度低于冷却温度。 然后设备关闭。

• 慢慢松开排水接口 (G) 处的螺丝塞，直到设备无压力。 这样可以防止液体飞溅。
• 将集水盘放在连接下方。
• 拔下插头，让介质排出。
• 完全清空后，重新安装螺塞。

关闭设备关机并移除连接

• 关闭主开关 (QS 1)，拔出电源插头。
• 拆下冷却水供应（端口 C）。
• 所有外部液压接头均位于转发水 (OUT) 和回流 (IN)
• 对于序列号不超过 2413-nnn 的设备：卸下中间适配器
  • 有关组装/拆卸的注意事项，请看视频 http://hb.click/6-SC-T29041

取下盖子并打开正面

• 取下设备的盖子 (→打开设备)。
• 打开前门，松开两颗 Torx 螺丝，将正面完全向下折叠。
• 拆下整个上部通风管盖。 为此，请拧开并卸下 6 颗安装螺钉。

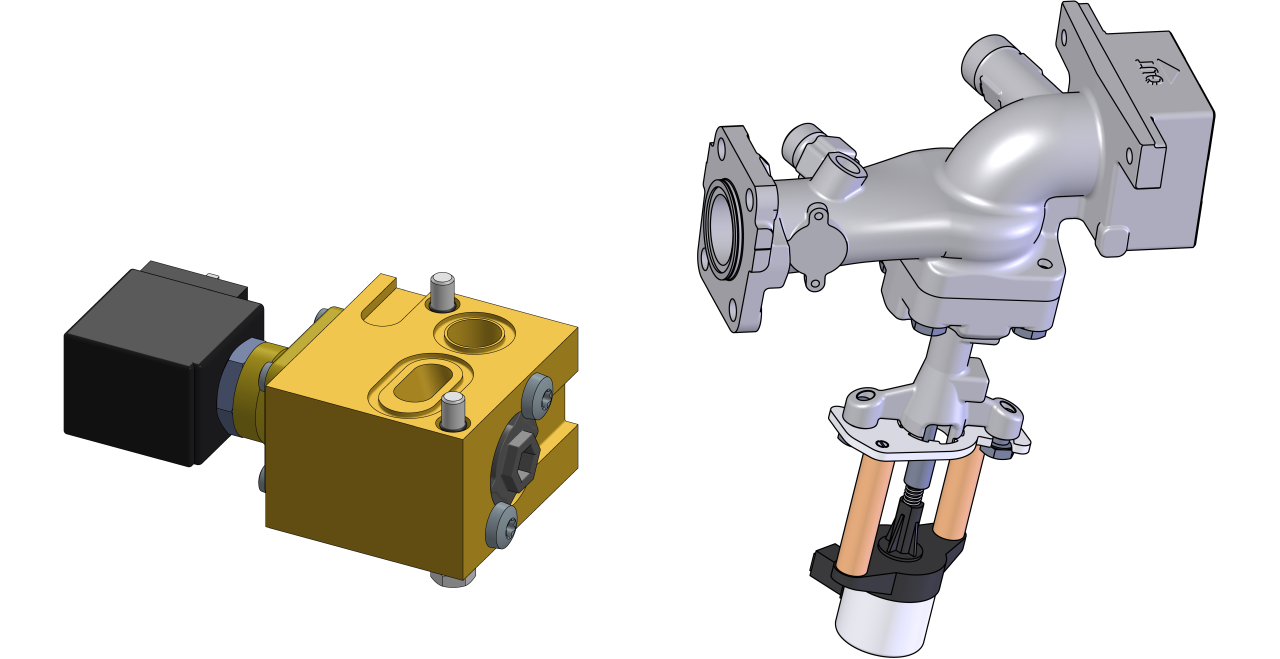

安装黄铜模块 (ZNM)

注意！

螺纹连接采用螺纹密封剂密封，因此松开速度很慢。 否则，就存在螺丝连接损坏的危险（例如撕掉螺丝头）。 这就是为什么：

• 如果可能，请事先对粘合剂化合物进行预热

• 拆卸冷却水模块 (KWM-Z) 并放在一边。

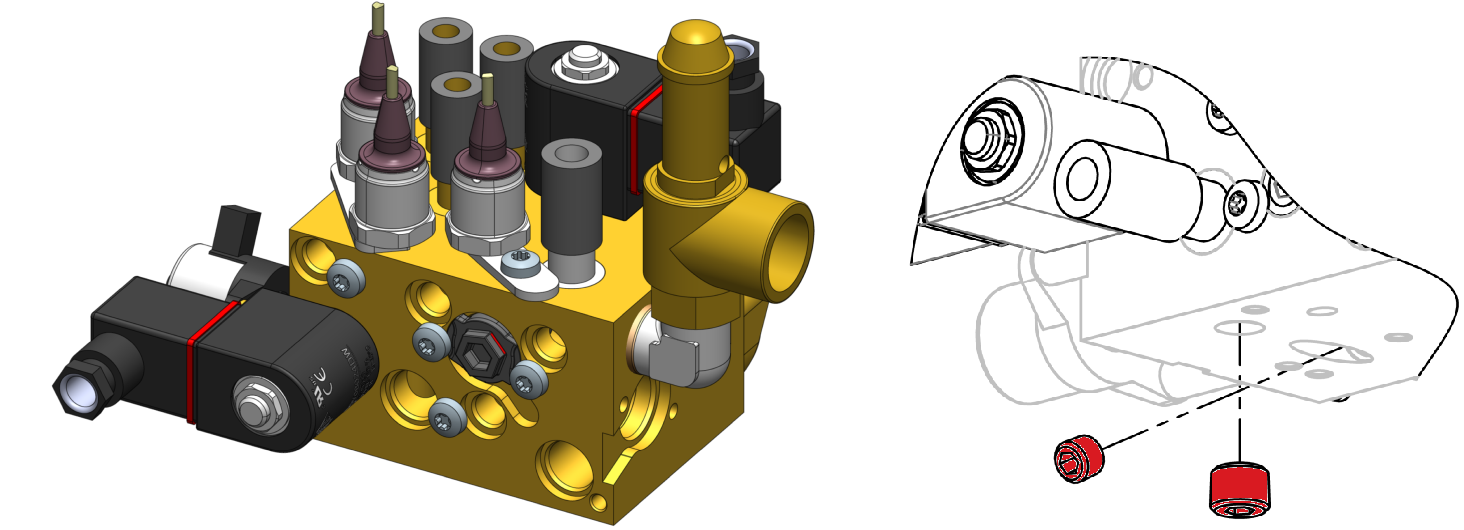

  • 如图所示，拆下冷却水模块底部的两颗塞子螺钉。

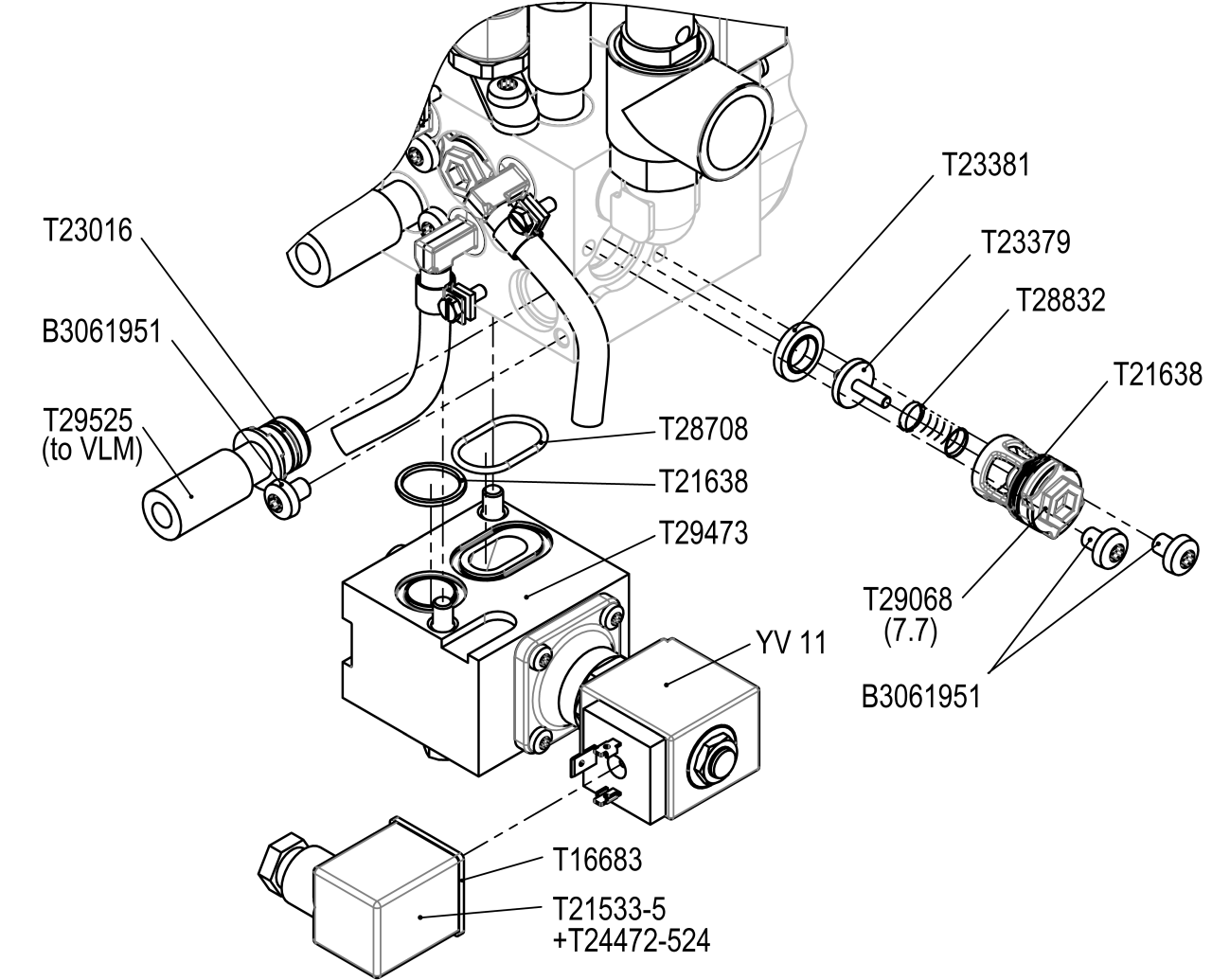

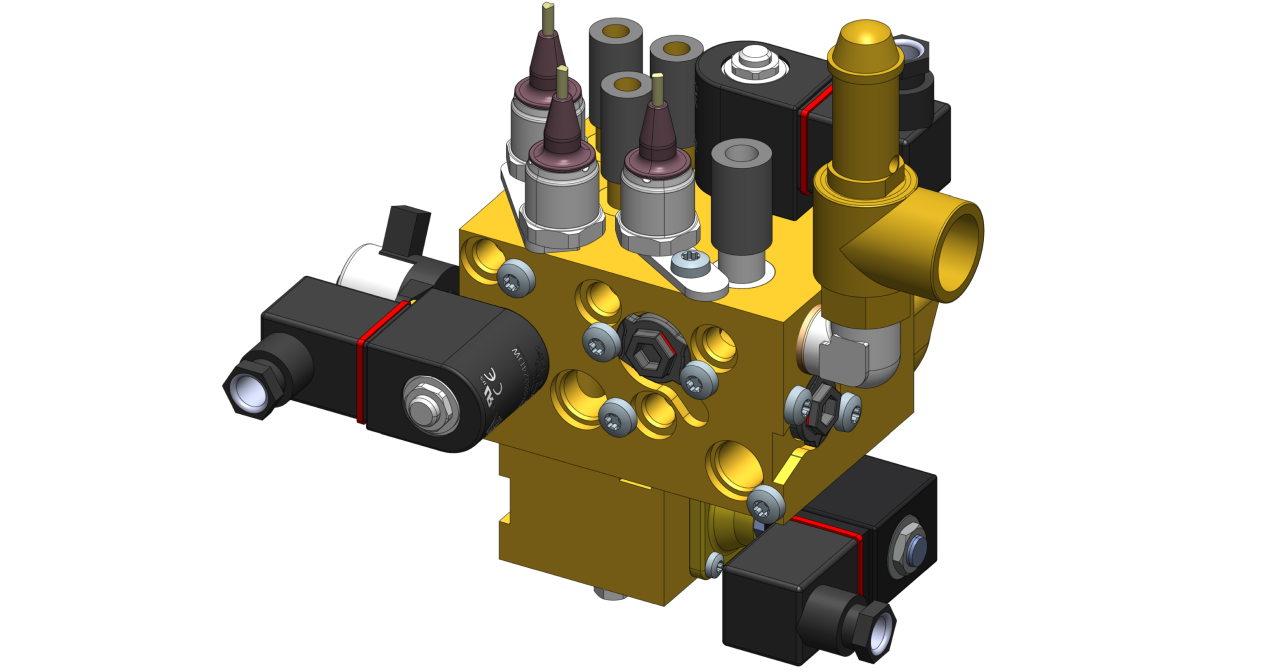

• 安装黄铜模块（ZNM、T29473），包括相关组件，如冷却水模块 (KWM-Z) 底部所示。

• 重新安装并安装冷却水模块 (KWM-Z)。

安装不锈钢模块（VLM、AV_1）

• 拆下加热模块 (EHM) 并将其放在一边。

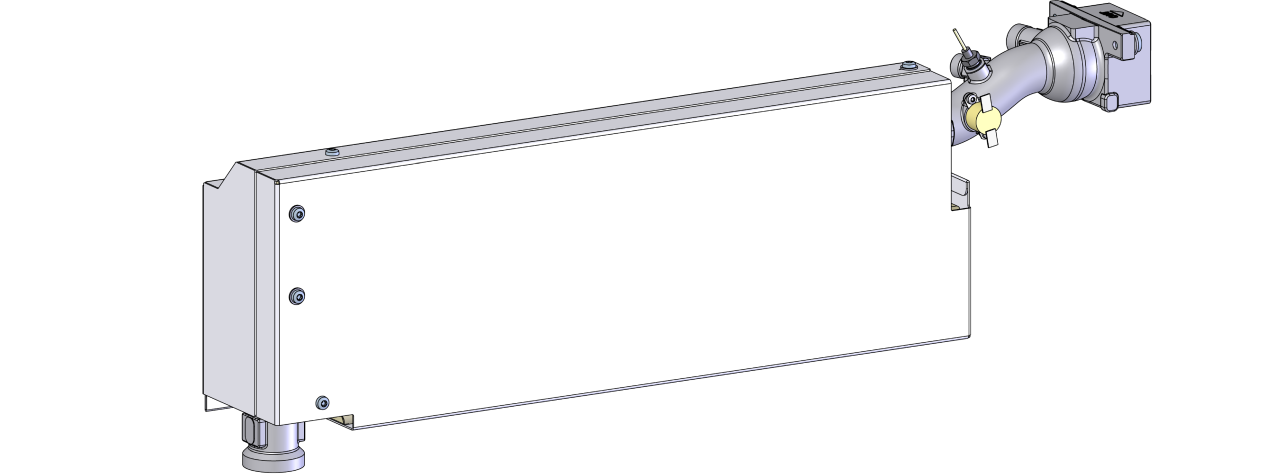

• 拆下已安装在加热模块 (EHM) 上的不锈钢模块 (VLM)。 不再需要此模块。

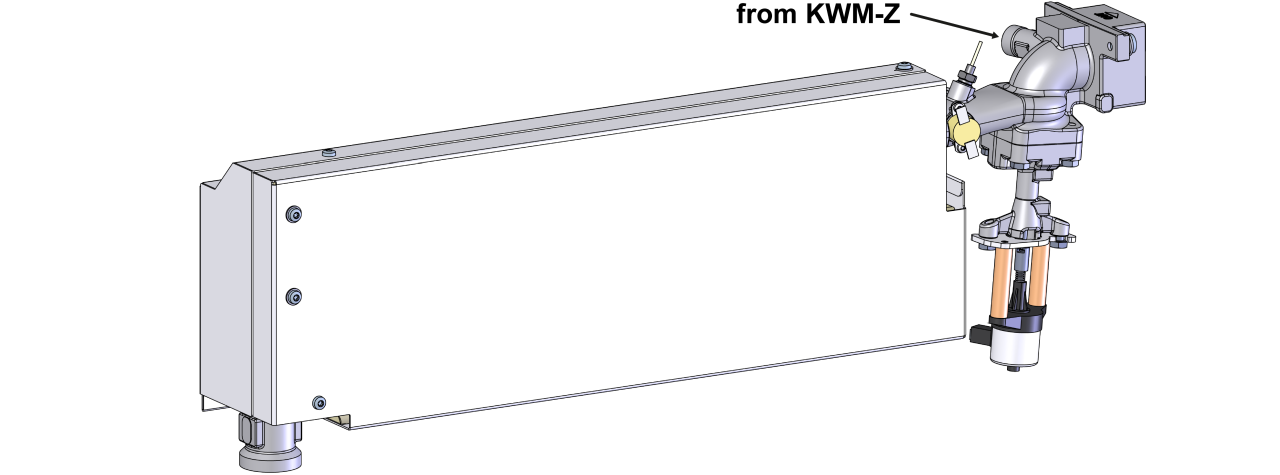

• 如图所示，在加热模块 (EHM) 上安装不锈钢模块（VLM、T29442-X、T29444），包括相关组件。
  • 将温度传感器 (BT_1)、恒温器 (ST_1) 和软管接头（旁路）转移到新的不锈钢模块。

• 重新安装并安装加热模块 (EHM)。
  • 将 DN10 软管管线 (T29525) 从冷却水模块 (KWM-Z) 连接到不锈钢模块 (VLM) 并拧紧。

• 用 6 个安装螺丝重新安装通风管盖。

连接电缆并粘在型号牌上

• 将阀门电缆（T21533-5、T23778-11）沿着现有电缆线束布线到电气外壳中。
• 将阀门电缆连接到设备主板 (GIF-61)：GIF-61

• • YV 11 (T21533-5) → X52.4 (GIF-61)
  • M 9 (T23778-11) → X32.2 (GIF-61)

• 用新的扎带更换已拆卸的扎带。
• 向上折叠正面并固定 2 个 Torx 螺丝。
• 粘在型号牌上 (T19277)：
  • 在设备的后墙上
  • 在前门的内侧
  • 在快速指南中 (O8402-X)

检查松紧度和功能

• 在转发 (OUT) 和回流 (IN) 上重新安装外部液压接头
• 连接冷却水供应（连接 C）。
• 连接电源插头和开关，打开主开关 (QS 1)。
• 使用 I/O 按钮 () 打开设备，检查设备的松紧度和功能。

关闭设备关机并安装机盖

• 使用 I/O 按钮 (）关闭设备关机。
  • 设备关闭，必要时冷却且无压力。
• 关闭主开关 (QS 1)。
• 重新安装设备上的盖子 (→打开设备)。
