objectif

Remplacement de l'électrovanne 24 VAC

qualification

personnel spécialisé

matières

Pos.DésignationArticleT21076
01Electrovanne complète, 24 VACT210761

Matériau requis

  • Tournevis Torx taille 20
  • Clé à anneaux, tailles 14, 22
  • tournevis cruciforme
  • testeur de champ magnétique (si disponible)

procédure

ATTENTION !

L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :

Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

Refroidissement et vidange

  • Sur l'écran de base, appuyez sur le bouton de fonction ().
  • Sur l'écran de base, appuyez sur le bouton de fonction ().
    • L'appareil refroidit et vide le moule avant de l'éteindre.

Vérifiez la pression et éteignez

  • Sélectionnez [Affichage] > [Valeurs réelles] > [Pression du système].
    • La pression du système doit afficher 0,0 (±0,1) bar.
  • La pression indiquée par le manomètre doit être de 0,0 (+0,3) bar.

  • Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.
  • Retirez l'alimentation en eau de refroidissement (connexion C).

Enlever les couvercles

Remplacer la pièce de rechange

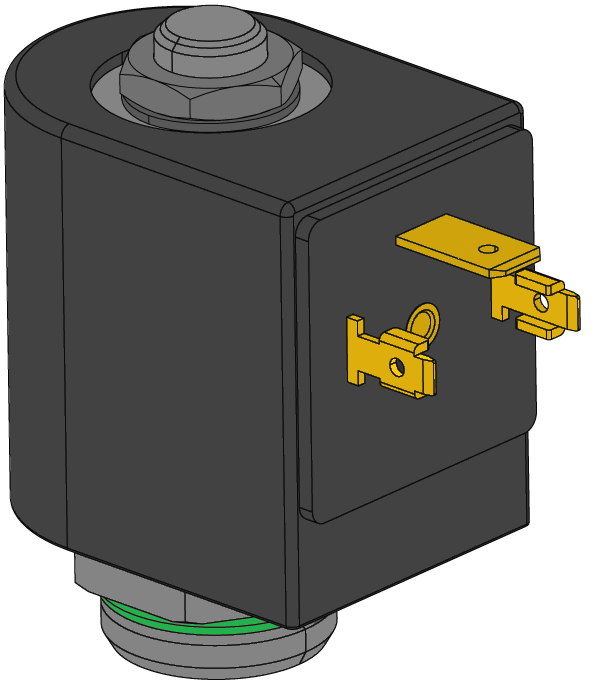

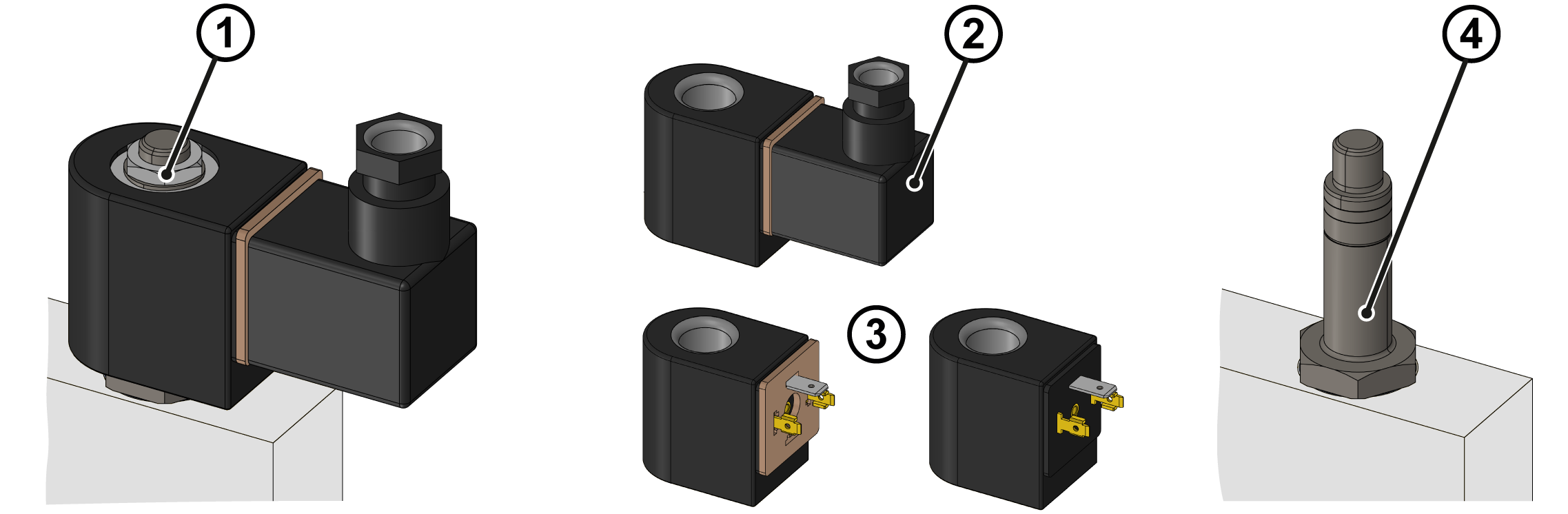

  • Retirez l'écrou de montage et la rondelle de la bobine du solénoïde (①).
  • Retirez la bobine du solénoïde avec le bouchon de la vanne.
  • Retirez la vis de fixation du bouchon de vanne (②).
  • Retirez le bouchon de la vanne et le joint de la bobine du solénoïde.
  • Utilisez une clé à anneau pour retirer et dévisser le corps de la vanne (④).

REMARQUEZ !

Lors de l'installation, assurez-vous que les moments de serrage sont corrects. Cela garantit une connexion sécurisée et étanche.

  • Logement de vanne neuf et serrez-le avec le couple de serrage approprié, en fonction du matériau (④) :
    • Plastique (PPS) : 4 Nm, ne le dépassez pas !
    • Laiton (Ms) : 15 Nm
  • Transférez le joint de l'ancienne bobine magnétique à la nouvelle (③).
  • Connectez le bouchon de la vanne à la bobine du solénoïde et fixez-le à l'aide de la vis de montage (②).
  • Placez la bobine du solénoïde avec le bouchon de la vanne sur le boîtier de la vanne.
  • Réinstallez l'écrou de fixation avec la rondelle et serrez (①).

Vérifiez l'étanchéité et le fonctionnement

  • Branchez l'alimentation en eau de refroidissement (connexion C).
  • Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
  • Allumer l'appareil à l'aide du bouton E/S (), vérifier l'étanchéité et le fonctionnement de l'appareil.
    • Un testeur de champ magnétique peut être utilisé pour vérifier si la bobine magnétique est activée et si la vanne s'ouvre lorsque la vanne est actionnée.

arrêter et installer les capots

  • Mettre l'appareil darrest à l'aide du bouton I/O ().
    • L'appareil s'éteint et, si nécessaire, est refroidi et sans pression.
  • Reconnectez les capots de l'appareil (→ Ouvrez l'appareil).
