objectif

Remplacement de la vanne de refroidissement 1 (M 3)

qualification

personnel spécialisé

matières

Pos.DésignationT28934T25914
01

vanne de refroidissement 1, 7 mm

1-
01

vanne de refroidissement 1, 10 mm

-1

Matériau requis

  • Tournevis Torx taille 20

procédure

ATTENTION !

L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :

Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

Refroidissement et vidange

  • Sur l'écran de base, appuyez sur le bouton de fonction ().
  • Sur l'écran de base, appuyez sur le bouton de fonction ().
    • L'appareil refroidit et vide le moule avant de l'éteindre.

arrêter et retirer les capots

  • Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.
  • Retirez l'alimentation en eau de refroidissement (connexion C).
  • Retirez les capots de l'appareil (→ Ouvrez l'appareil).
  • Ouvrez le volet de commande situé sur la paroi arrière de l'appareil (→ Ouvrez l'appareil).

Remplacer la pièce de rechange

  • Débranchez le câble de la vanne de refroidissement (M_3).
  • Retirez deux fois les vis de fixation du module d'eau de refroidissement.

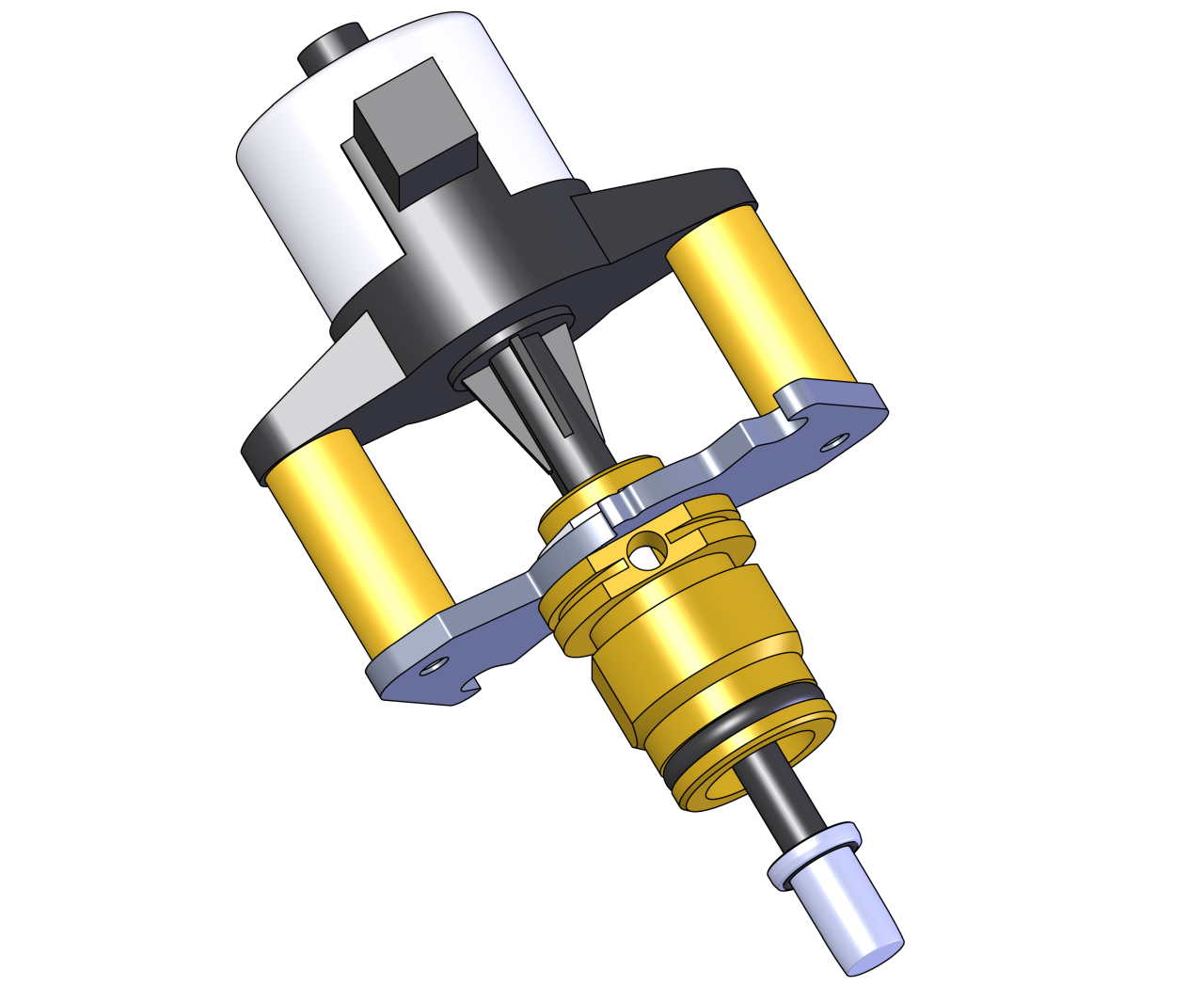

  • Tournez la vanne de refroidissement et retirez-la.

ATTENTION — Installation incorrecte !

Les pièces de rechange sont livrées avec des pistons de vanne qui ne sont pas complètement dépliés. Le piston de la valve peut être renforcé. C'est pourquoi :

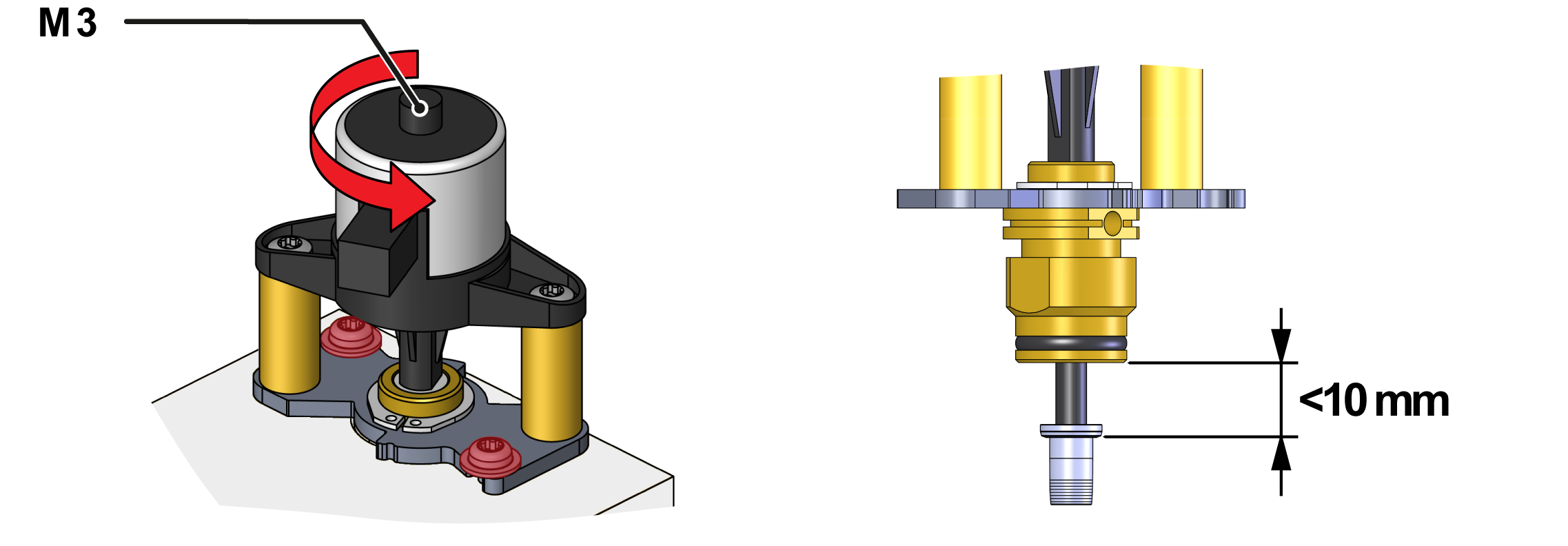

  • N'installez jamais la vanne alors que le piston de la vanne est complètement déployé (fig.).
  • Installez une nouvelle vanne de refroidissement (M_3) et mettez-la en position finale.
  • Fixez les 2 vis de montage au module d'eau de refroidissement.
    • Pour le module d'eau de refroidissement en plastique (PPS), serrez la vis avec 2 Nm, sans dépasser cette valeur !
  • Branchez le câble à la vanne de refroidissement (M_3).

Vérifiez l'étanchéité et le fonctionnement

  • Branchez l'alimentation en eau de refroidissement (connexion C).
  • Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
  • Sélectionnez [Profil de l'utilisateur] et réglez-le sur « Entretien ».
  • Sélectionnez [Service ] > [Paramètres] > [Moteurs pas à Pas ] > [Positionnement KV1].
  • Réglez la valeur et vérifiez le débit d'eau de refroidissement :
    • 0 % = vanne fermée
    • 100 % = vanne ouverte
  • Allumer l'appareil à l'aide du bouton E/S (), vérifier l'étanchéité et le fonctionnement de l'appareil.

arrêter et installer les capots

  • Mettre l'appareil darrest à l'aide du bouton I/O ().
    • L'appareil s'éteint et, si nécessaire, est refroidi et sans pression.
  • Arrêter l'interrupteur principal (QS 1).
  • Reconnectez les capots de l'appareil (→ Ouvrez l'appareil).
